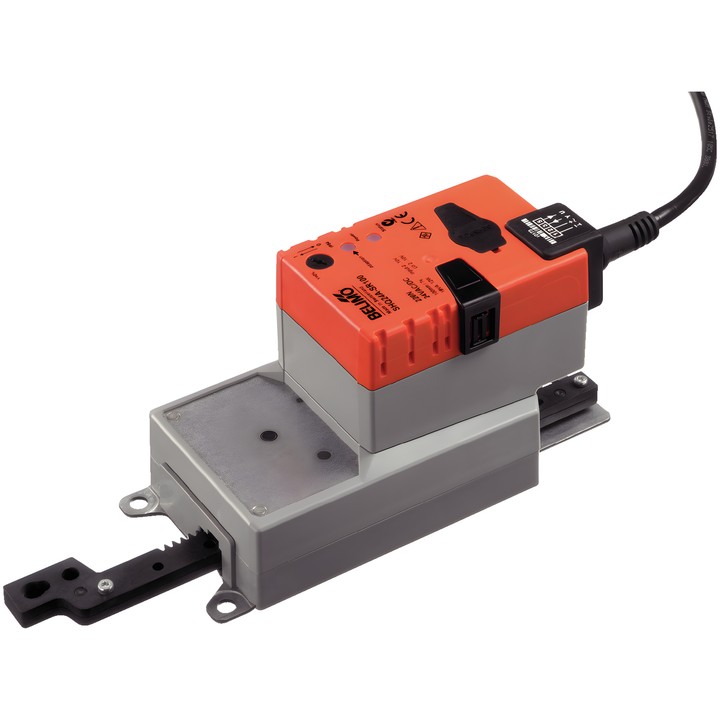

Belimo SHQ24A-SR100 - modulerende lineaire actuator

Belimo SHQ24A-SR100 - modulerende lineaire actuator

Belimo
zł 1.273,62
Inclusief belasting
zł 1.035,46 excl. btw.

Belimo SHQ24A-SR100 lineaire actuator voor de regeling van kleppen en schuiven in technische gebouwinstallaties. Voeding AC/DC 24 V, kracht 200 N, regeling 2...10 V en positiesignaal 2...10 V.

Slag max. 100 mm, instelbaar per 20 mm; looptijd motor 7 s / 100 mm. Beschermingsgraad IEC/EN IP54.

Levering in circa 14 dagen
Delen

Belimo SHQ24A-SR100 – lineaire actuator

Modulerende lineaire actuator voor de regeling van kleppen en schuiven in technische gebouwinstallaties. Volgens het technisch gegevensblad bedoeld voor luchtkleppen met een oppervlak tot ca. 1.3 m².

Belangrijkste specificaties

  • Kracht actuator: 200 N; voeding: AC/DC 24 V, 50/60 Hz.
  • Modulerende regeling: 2...10 V; positiesignaal: 2...10 V.
  • Slag: 100 mm; max. 100 mm, instelbaar per 20 mm, met een minimaal toegestane slag van 40 mm.
  • Looptijd motor: 7 s / 100 mm.
  • Opgenomen vermogen tijdens beweging: 13 W; in rustpositie: 2 W; voor kabeldimensionering: 23 VA.
  • Aansluiting voeding en regeling: kabel 1 m, 4x 0.75 mm².
  • Bewegingsrichting instelbaar met schakelaar; handmatige bediening met drukknop en vergrendelmogelijkheid.
  • Aanpassing van het instelbereik handmatig en automatisch bij de eerste inschakeling.
  • Beschermingsgraad IEC/EN IP54; beschermingsklasse IEC/EN III, Safety Extra-Low Voltage (SELV).
  • Omgevingstemperatuur: -30...40°C [-22...104°F].

  • Merk
    Belimo
  • Referentie
    SHQ24A-SR100
  • ean13
    7630498114304

  • AC/DC-spanning
    AC/DC 24 V
  • Opgenomen vermogen (in bedrijf)
    13 W
  • Opgenomen vermogen (vasthouden)
    2 W
  • Nominaal vermogen
    23 VA
  • Aansluiting voor voedingsregeling
    Kabel 1 m, 4x 0.75 mm²
  • Type regeling
    DC 2...10 V
  • Beschermingsgraad
    IP54
  • NEMA-beschermingsgraad
    NEMA 2
  • Type behuizing
    UL Enclosure Type 2
  • Kracht
    200 N
  • Handmatige bediening
    Met drukknop, vergrendelbaar
  • Slag
    100 mm
  • Bewegingstijd (motor)
    7 s / 100 mm
  • Omgevingstemperatuur
    -30...40°C [-22...104°F]
  • Bewegingsrichting - motor
    Selecteerbaar met schakelaar

Techniczna karta katalogowa

Downloaden (1.16MB)

Instrukcja montażu

Downloaden (523.51KB)

EU Declaration of Conformity – SHQ24A-SR100

Downloaden (32.78KB)

Environmental Declaration – SH..100..

Downloaden (71.95KB)
