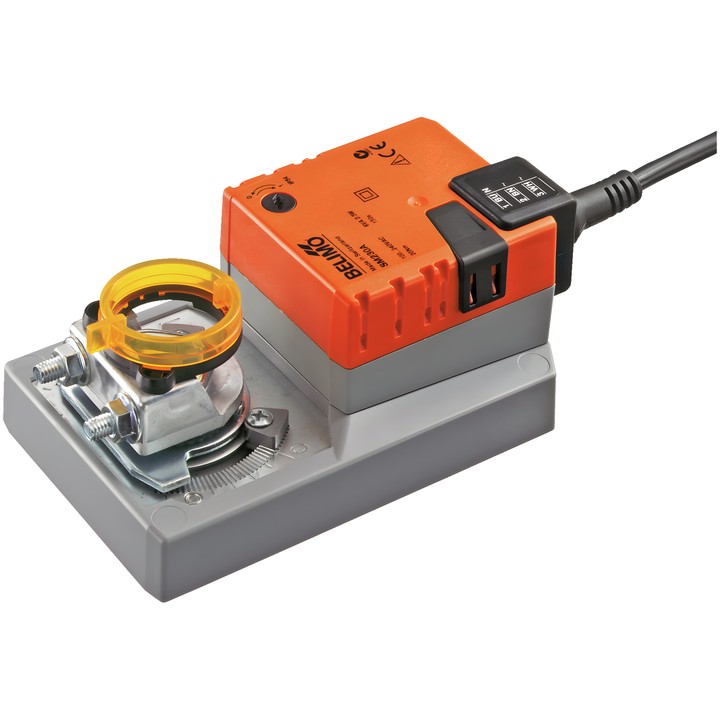

Belimo SM230A - klepaandrijving

Belimo SM230A - klepaandrijving

Belimo
zł 666,89
Inclusief belasting
zł 542,19 excl. btw.

Roterende Belimo SM230A-aandrijving voor kleppen, met een koppel van 20 Nm en voeding AC 100...240 V. Ondersteunt Dicht/Open- en 3-puntsregeling; de looptijd bedraagt 150 s / 90°.

Uitgerust met een omkeerbare universele klembeugel 10...20 mm, handmatige bediening met drukknop en mechanische begrenzers voor de draaihoek.

Levering in circa 14 dagen
Delen

Belimo SM230A – klepaandrijving

Aandrijving voor het instellen van kleppen in technische gebouwinstallaties. Volgens het technische gegevensblad is deze bedoeld voor luchtkleppen met een oppervlak tot ca. 4 m².

Belangrijkste kenmerken en technische gegevens

  • Koppel: 20 Nm.
  • Nominale spanning: AC 100...240 V; frequentie: 50/60 Hz.
  • Regeling: Dicht/Open, 3-punts.
  • Looptijd van de motor: 150 s / 90°; maximale draaihoek: 95°.
  • Bewegingsrichting geselecteerd met schakelaar: 0 (linksom) / 1 (rechtsom).
  • Handmatige bediening met drukknop en vergrendelingsmogelijkheid; draaihoek begrensd met verstelbare mechanische aanslagen.
  • Omkeerbare universele klembeugel 10...20 mm; mechanische, afneembare standaanwijzer.
  • Aansluiting voor voeding en regeling: kabel van 1 m, 3x 0.75 mm².
  • Opgenomen vermogen tijdens beweging: 2.5 W; in rust: 0.6 W; waarde voor kabeldimensionering: 6 VA.
  • Beschermingsgraad IEC/EN: IP54; beschermingsklasse IEC/EN: II, dubbele isolatie.
  • Omgevingstemperatuur: -30...50°C [-22...122°F].

  • Merk
    Belimo
  • Referentie
    SM230A
  • ean13
    7630498114311

  • AC/DC-spanning
    AC 100...240 V
  • Opgenomen vermogen (in bedrijf)
    2.5 W
  • Opgenomen vermogen (vasthouden)
    0.6 W
  • Nominaal vermogen
    6 VA
  • Aansluiting voor voedingsregeling
    Kabel 1 m, 3x 0.75 mm²
  • Type regeling
    Open/dicht, 3-punts
  • Beschermingsgraad
    IP54
  • NEMA-beschermingsgraad
    NEMA 2
  • Type behuizing
    UL Enclosure Type 2
  • Handmatige bediening
    Met drukknop, vergrendelbaar
  • Bewegingstijd (motor)
    150 s / 90°
  • Omgevingstemperatuur
    -30...50°C [-22...122°F]
  • Draaimoment
    20 Nm
  • Bewegingsrichting - motor
    Instelbaar met schakelaar: 0 (draaiing naar links) / 1 (draaiing naar rechts)
  • Draaihoek
    95°
  • Mechanische aansluiting
    Omkeerbare universele montageklem 10...20 mm

Techniczna karta katalogowa

Downloaden (1.49MB)

Instrukcja montażu

Downloaden (570.1KB)

EU Declaration of Conformity – SM230A

Downloaden (32.73KB)

Environmental Declaration – SM..

Downloaden (72.45KB)
