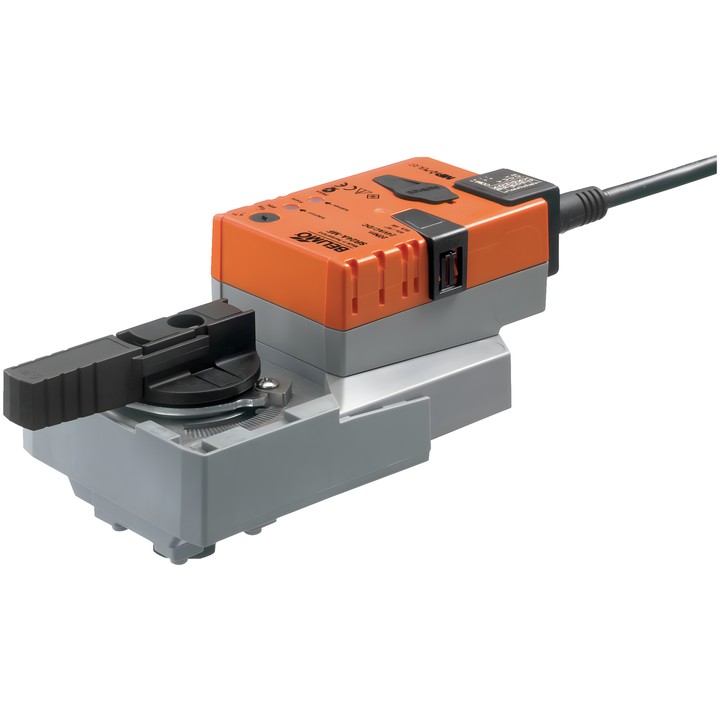

Belimo SRC24A-SR - roterende actuator voor kogelkranen

Belimo SRC24A-SR - roterende actuator voor kogelkranen

Belimo
zł 1.116,54
Inclusief belasting
zł 907,76 excl. btw.

Modulerende roterende actuator Belimo SRC24A-SR voor kogelkranen. Koppel 20 Nm, voeding AC/DC 24 V, regelbereik 2...10 V en looptijd 35 s / 90°.

Met terugmeldsignaal van de positie 2...10 V, handmatige bediening met drukknop en mechanische begrenzers voor de draaihoek. Beschermingsgraad IEC/EN IP54.

Levering in circa 14 dagen
Delen

Belimo SRC24A-SR – roterende actuator

Modulerende roterende actuator ontworpen voor kogelkranen. Het regelsignaal Y bepaalt de positie van de actuator, terwijl de meetspanning U een elektrische aanduiding van de klepstand mogelijk maakt.

Belangrijkste kenmerken en parameters

  • Koppel: 20 Nm; nominale spanning: AC/DC 24 V, 50/60 Hz.
  • Regelbereik Y: 2...10 V; terugmeldsignaal van de positie U: 2...10 V.
  • Looptijd: 35 s / 90°; positioneringsnauwkeurigheid: ±5%.
  • Opgenomen vermogen tijdens beweging: 3.5 W; in rust: 1.5 W; vermogen voor kabeldimensionering: 6 VA.
  • Aansluiting voor voeding en regeling: kabel 1 m, 4x 0.75 mm².
  • Handmatige bediening met drukknop en vergrendelingsmogelijkheid; draaihoek instelbaar met mechanische begrenzers.
  • Mechanische, afneembare standaanwijzer; directe montage op de kogelkraan met één centrale schroef.
  • Beschermingsgraad IEC/EN IP54; beschermingsklasse IEC/EN III, Safety Extra-Low Voltage (SELV).

  • Merk
    Belimo
  • Referentie
    SRC24A-SR
  • ean13
    7630498115004

  • AC/DC-spanning
    AC/DC 24 V
  • Opgenomen vermogen (in bedrijf)
    3.5 W
  • Opgenomen vermogen (vasthouden)
    1.5 W
  • Nominaal vermogen
    6 VA
  • Aansluiting voor voedingsregeling
    Kabel 1 m, 4x 0.75 mm²
  • Type regeling
    DC 2...10 V
  • Beschermingsgraad
    IP54
  • NEMA-beschermingsgraad
    NEMA 2
  • Type behuizing
    UL Enclosure Type 2

Techniczna karta katalogowa

Downloaden (1.13MB)

Instrukcja montażu

Downloaden (630.57KB)

EU Declaration of Conformity – SRC24A-SR

Downloaden (32.77KB)

Environmental Declaration – SR..

Downloaden (72.8KB)
