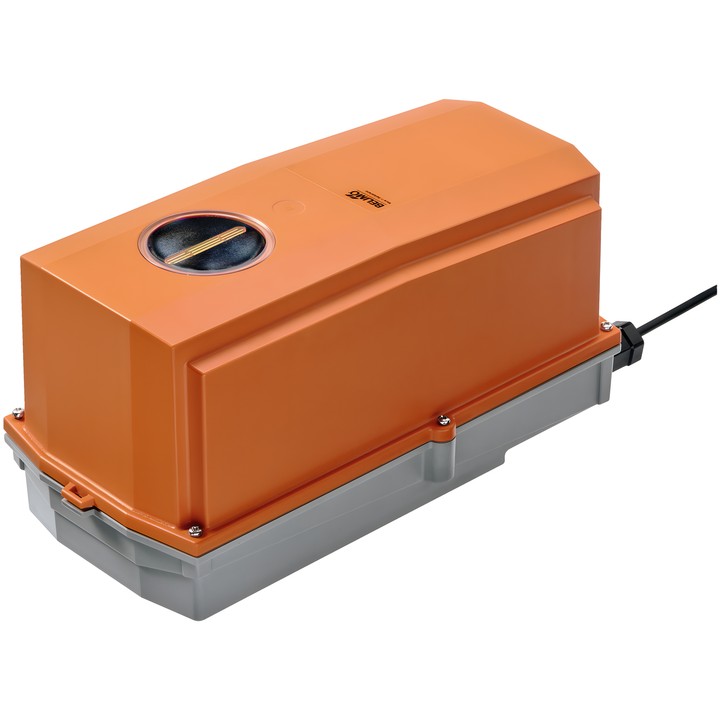

Belimo GRC230G-5 - roterende servomotor voor kleppen

Belimo GRC230G-5 roterende servomotor

Servomotor voor roterende kleppen en regelkleppen, ontworpen voor stationaire verwarmings-, ventilatie- en airconditioninginstallaties. De constructie is geschikt voor buitentoepassingen.

Belangrijkste kenmerken en specificaties

• Motorkoppel: 40 Nm; sturing: Open/Dicht.
• Nominale spanning: AC 100...240 V; frequentie: 50/60 Hz.
• Looptijd van de motor: 35 s / 90°.
• Opgenomen vermogen tijdens bedrijf: 6 W; in rust: 1 W; dimensioneringsvermogen: 11 VA.
• Aansluiting voor voeding en sturing: kabel van 1 m, 3x 0.75 mm² (halogeenvrij).
• IEC/EN-beschermingsgraad: IP66/67; IEC/EN-beschermingsklasse: II, versterkte isolatie.
• Montageflens: F05. Montage op de klep is mogelijk in posities met intervallen van 90°.
• Positie-indicator en handmatige bediening met een vergrendelbare drukknop; voor handmatige bediening moet het deksel van de behuizing worden verwijderd.
• Draaihoek instelbaar met mechanische aanslagen; standaardinstelling: 0...90°.
• Omgevingstemperatuur: -30...50°C.

De servomotor is beveiligd tegen overbelasting en stopt automatisch zodra de eindstand is bereikt. Installatiewerkzaamheden mogen uitsluitend door bevoegde vakmensen worden uitgevoerd.
