Fonte de alimentação DC50W24VB
Fonte de alimentação de emergência com função de abertura automática e manual das entradas e saídas de ar. Utilizada para garantir a segurança dos animais de criação em caso de falha de alimentação ou avaria do controlador. Após detetar uma irregularidade, o dispositivo emite um alarme e abre os mecanismos de elevação até ao nível definido.
Parâmetros e características:
- Seletor do modo de funcionamento:
- MANUAL
- AUTO.
- Botão rotativo do grau de abertura das entradas de ar.
- Compatibilidade com os padrões:
- 0-10, 2-10, 10-0, 10-2.
- Possibilidade de inversão do sinal de controlo.
- Saídas de alarme NO e NC.
- Sinalização de falha de alimentação.
- Monitorização da tensão de controlo 2-10V.
- Monitorização de curto-circuitos nas saídas 24VDC.
- Monitorização de curto-circuitos nas saídas 0-10V.
- 2 entrada 0-10V.
- 2 saídas 0-10V.
- Proteções eletrónicas das entradas, saídas e linhas 24V.
- Banco de baterias 24V 4.0 Ah.
- Invólucro hermético IP65.
- Tensão de alimentação 85
264VAC 4763Hz.
Instalação do controlador
Durante a instalação do dispositivo, é obrigatório desligar a alimentação elétrica, pois a tensão presente em alguns componentes representa um perigo para a vida e a saúde. Recomenda-se que a instalação seja confiada a uma pessoa qualificada.
Escolha do local de montagem
O local de montagem deve ser escolhido criteriosamente, tendo em conta a facilidade de acesso ao dispositivo por pessoas autorizadas e a inacessibilidade para animais e crianças. Devem também ser consideradas as condições climáticas, ou seja, o dispositivo deve funcionar num intervalo de temperaturas de -10°C a 40 °C, num local não exposto à luz solar. Deve existir livre circulação de ar em redor do dispositivo.
Montagem
O dispositivo pode funcionar em condições climáticas agressivas. Quando montado corretamente, o dispositivo é resistente aos efeitos nocivos do ambiente.
Durante a montagem, deve prestar-se atenção aos seguintes aspetos:
- a tampa deve ser apertada com todos os parafusos,
- os cabos utilizados para ligar o dispositivo devem ter secção circular,
- após ligar o cabo, devem apertar-se os bucins de modo a vedar e imobilizar o cabo; recomenda-se a utilização de silicone,
- as passagens não utilizadas (bucins) devem ser obturadas,
- a parte inferior do invólucro deve ser fixada a uma parede plana com 4 buchas de expansão.

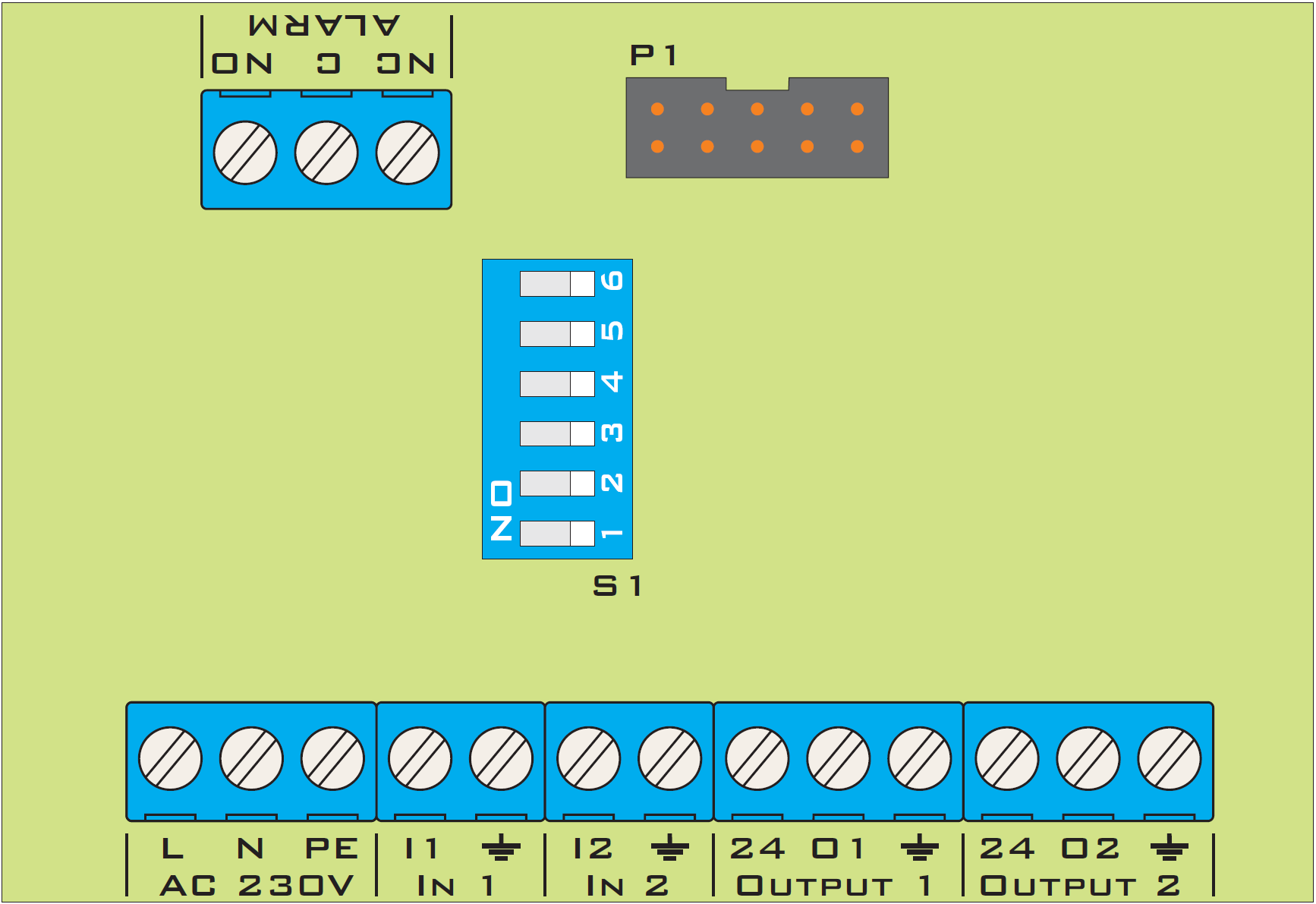

Ligação elétrica
Antes de ligar o sistema, certifique-se de que a alimentação está desligada!
Após desapertar o dispositivo, deve retirar-se o painel frontal. Para tal, retira-se o cabo de fita do conector identificado como P1. Introduzem-se os cabos através dos bucins de borracha e pode proceder-se à sua ligação. A ligação deve ser efetuada de acordo com a descrição.
Alimentação 230V AC: liga-se à alimentação (quadro de distribuição). É obrigatória a utilização de um disjuntor de sobrecorrente (tipo «S» B6) e de limitadores de sobretensão de classe «C». O dispositivo pode ser alimentado num amplo intervalo de tensões, de 85V a 264V, e de frequências, de 47 a 63Hz, sem afetar o seu funcionamento.
Conector In1 e In2 deve ser ligado ao controlador para fornecer o sinal de controlo aos sistemas de mecanismos de elevação. O dispositivo pode funcionar com dois controladores ou com um único controlador com secções separadas de entradas e saídas de ar (os terminais I1 e I2 devem ser ligados por uma ponte).
Conector ALARM liga-se à central de alarme, consoante o sistema – fechado (NO e C), aberto (NC e C). O alarme é ativado nos seguintes casos: •falha da tensão de alimentação do dispositivo, •perda do sinal de controlo 2-10V em pelo menos uma das entradas, •ocorrência de curto-circuito no sinal de saída ou quando o seu valor difere do valor medido, •ocorrência de curto-circuito no barramento +24V que alimenta os mecanismos de elevação.
Conector Ouput 1 e Ouput 2 liga-se ao atuador (mecanismo de elevação) da forma exigida pelo dispositivo utilizado; a descrição da ligação deve constar do manual do respetivo atuador (mecanismo de elevação).
Seletor do modo de funcionamento S1 deve selecionar-se o modo de funcionamento adequado ao atuador (mecanismo de elevação) utilizado. Por predefinição, os seletores 1,2,3,4,5,6 estão na posição off – funcionamento 2-10V.
| Canal 1 | Canal 2 | Função |
|---|---|---|
| 1 – off | 4 – off | Modo de funcionamento no intervalo de sinais 2-10V, uma tensão de controlo inferior a 1,5V gera um alarme. |
| 1 – on | 4 – on | Modo de funcionamento no intervalo de sinais 0-10V, sem reação de alarme a um sinal inferior a 1,5V. |
| 2 – off | 5 – off | Modo de funcionamento proporcional, sinais de saída no intervalo 0-10V ou 2-10V. |
| 2 – on | 5 – on | Modo de funcionamento invertido, sinais de saída no intervalo 10-0V ou 10-2V. |
| 3 – off | 6 – off | Inversão da entrada desativada. |
| 3 – on | 6 – on | Inversão da entrada ativada. |
Princípio de funcionamento
A fonte de alimentação de emergência, no modo de funcionamento normal, alimenta os atuadores (mecanismos de elevação) 24V e carrega ou mantém carregadas as baterias, que fornecerão energia em caso de falha de alimentação. O seletor AUTO/MANUAL determina o modo de funcionamento do dispositivo.
Modo MANUAL permite o controlo direto dos atuadores (mecanismos de elevação) através do botão rotativo no painel do dispositivo.
Modo AUTO – modo de funcionamento principal, transmite o sinal de controlo da entrada para a saída, efetuando o processamento adequado em função das definições do seletor «S1» e monitoriza o nível do sinal de entrada. Caso seja detetada uma irregularidade numa determinada entrada, o dispositivo aplica à sua saída o sinal do botão rotativo no painel frontal. O relé de alarme atua nos seguintes casos: •sinal de entrada demasiado baixo (Uin < 1,5V) – seletor «S1» 1-off, 4-off, •curto-circuito do sinal de saída à massa ou a 24V, •ausência de tensão de alimentação, •curto-circuito da tensão 24V.
Utilização
O utilizador seleciona o modo MANUAL com o seletor e, com o botão rotativo, o grau de abertura das entradas de ar adequado aos requisitos – os atuadores funcionam de acordo com a indicação do botão rotativo. Após concluir a regulação das entradas de ar, seleciona-se o modo AUTO com o seletor e deixa-se o dispositivo a funcionar – as entradas de ar posicionam-se no nível exigido pelo controlador de ventilação. Numa situação de emergência, as entradas de ar posicionam-se de acordo com a indicação do botão rotativo.

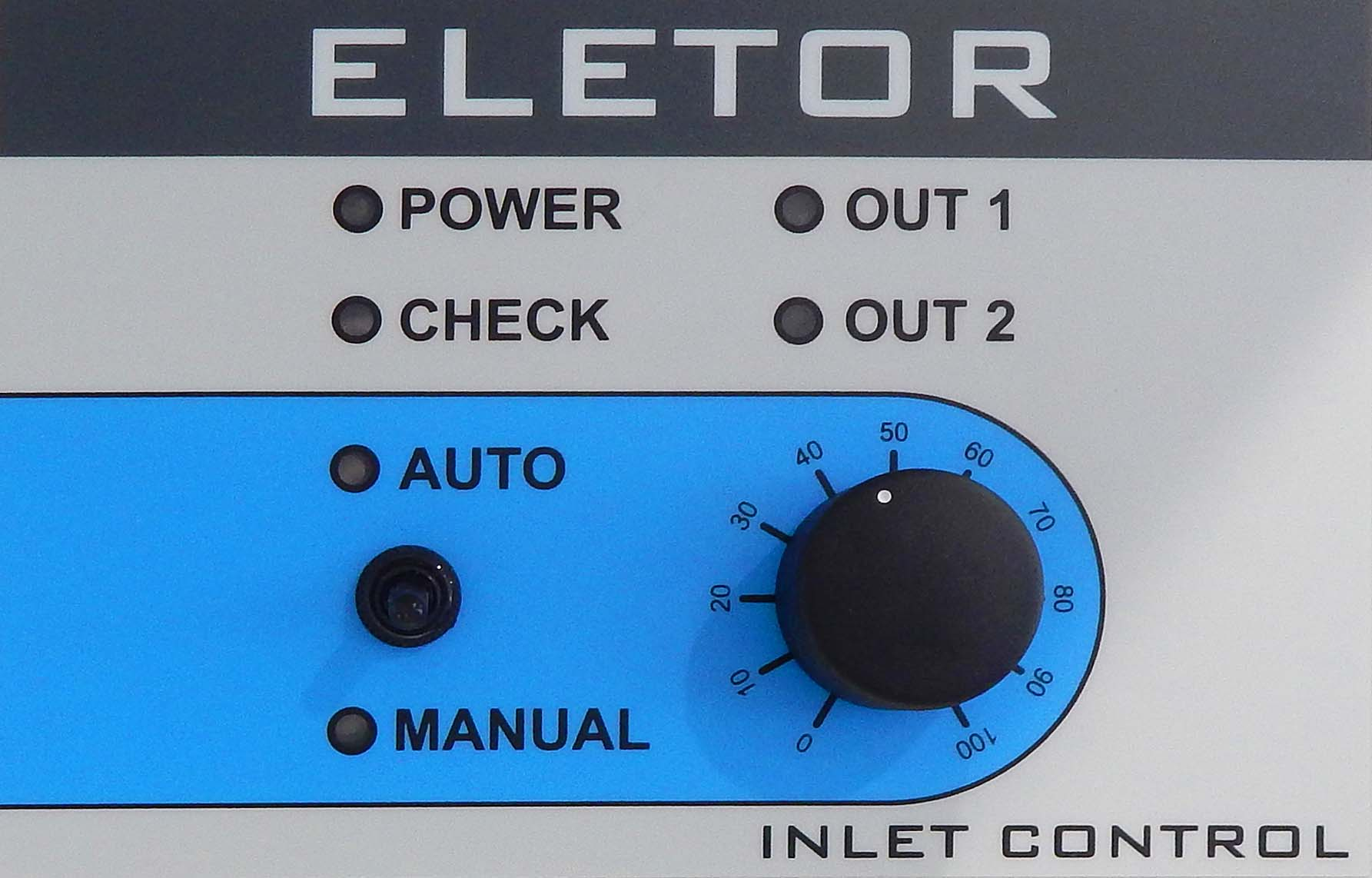

Painel frontal
| MENU | Descrição |
|---|---|
 | Indicador luminoso POWER – indica a presença de alimentação e o carregamento das baterias. 1.Indicador luminoso CHECK – permanece aceso no modo automático quando o sinal do controlador é transmitido à saída; pisca quando o sinal do botão rotativo é aplicado à saída. 2.OUT 1 – indica irregularidades no canal 1. 3.OUT 2 – indica irregularidades no canal 2. 4.AUTO – modo de funcionamento automático. 5.MANUAL – modo de funcionamento manual. 6.Botão rotativo 0%-100% - seleção do grau de abertura das entradas de ar. |
Mensagens de erro e avisos
As mensagens de erro destinam-se a informar o utilizador sobre irregularidades no funcionamento do dispositivo. As possíveis mensagens de erro são apresentadas abaixo:
- Indicador luminoso POWER – não acende a verde – ausência de alimentação da rede elétrica.
- Indicador luminoso CHECK – pisca a amarelo – o sinal do potenciómetro foi aplicado às saídas.
- Indicador luminoso OUT 1 – acende a vermelho - deteção de irregularidades (ausência de sinal de controlo, curto-circuito na saída ou curto-circuito no barramento 24VDC) no primeiro canal.
- Indicador luminoso OUT 2 – acende a vermelho - deteção de irregularidades (ausência de sinal de controlo, curto-circuito na saída ou curto-circuito no barramento 24VDC) no segundo canal.
Observações e avisos
Durante a instalação do dispositivo, é obrigatório desligar a alimentação elétrica, pois a tensão presente em alguns componentes representa um perigo para a vida e a saúde. Recomenda-se que a instalação seja confiada a uma pessoa qualificada.
- Para evitar problemas na utilização do dispositivo, é obrigatório ler o manual antes de proceder à instalação e à utilização. Não é permitido alterar a construção do dispositivo nem efetuar reparações por iniciativa própria. Isto aplica-se, em particular, à alteração de elementos e componentes.
- As operações de manutenção ou assistência técnica devem ser efetuadas por pessoal autorizado (instalador ou serviço de assistência do fabricante). Nos edifícios de criação animal com ventilação forçada, é obrigatório um sistema de alarme.
- O fabricante do dispositivo não se responsabiliza por danos causados por instalação incorreta, programação incorreta das funções, consequências de acontecimentos fortuitos ou fatores externos. O dispositivo exige a configuração dos parâmetros de acordo com as condições existentes no espaço de criação animal.Estas definições são individuais e dependem da decisão do criador.
- O fabricante do dispositivo reserva-se o direito de efetuar alterações na construção do dispositivo e no software. O dispositivo inclui um banco de baterias; não se deve permitir a sua descarga excessiva, pois tal pode danificar as baterias. Um curto-circuito entre os polos das baterias pode provocar um incêndio.
No final da vida útil do produto, este não deve ser eliminado juntamente com resíduos urbanos indiferenciados, mas sim eliminado de acordo com a legislação em vigor (diretivas WEEE da União Europeia 2012/19/UE). O produto foi fabricado de acordo com os requisitos RoHS (diretiva da União Europeia 2011/65/UE).
Dados técnicos do controlador
| Parâmetro | DESCRIÇÃO |
|---|---|
| Tensão de alimentação alternada | 85 |
| Tensão de alimentação contínua | 120~370VDC |
| Tensão de saída | 27,6VDC |
| Corrente máxima de saída | 1,8A |
| Rendimento | 85% |
| Corrente máxima das saídas de controlo 0-10V | 30mA |
| Corrente máxima da saída (contacto) ALARM | 3A |
| Proteção contra sobretensões das entradas e saídas | SIM |
| Proteção contra curto-circuitos | Automática |
| Banco de baterias | 4Ah 24V |
| Intervalo de temperaturas de funcionamento | -10 +40oC |
| Dimensões do dispositivo | 20x15x8 cm |
| Grau de proteção do invólucro | IP65 |
O controlador IC-AC inclui no conjunto:
- buchas de expansão - 4 unid.,
- baterias 12V 4Ah - 2 unid.,
- bucim PG13,5 - 1 unid.,
- bucim PG11 - 3 unid.,
- bucim PG9 - 3 unid.
