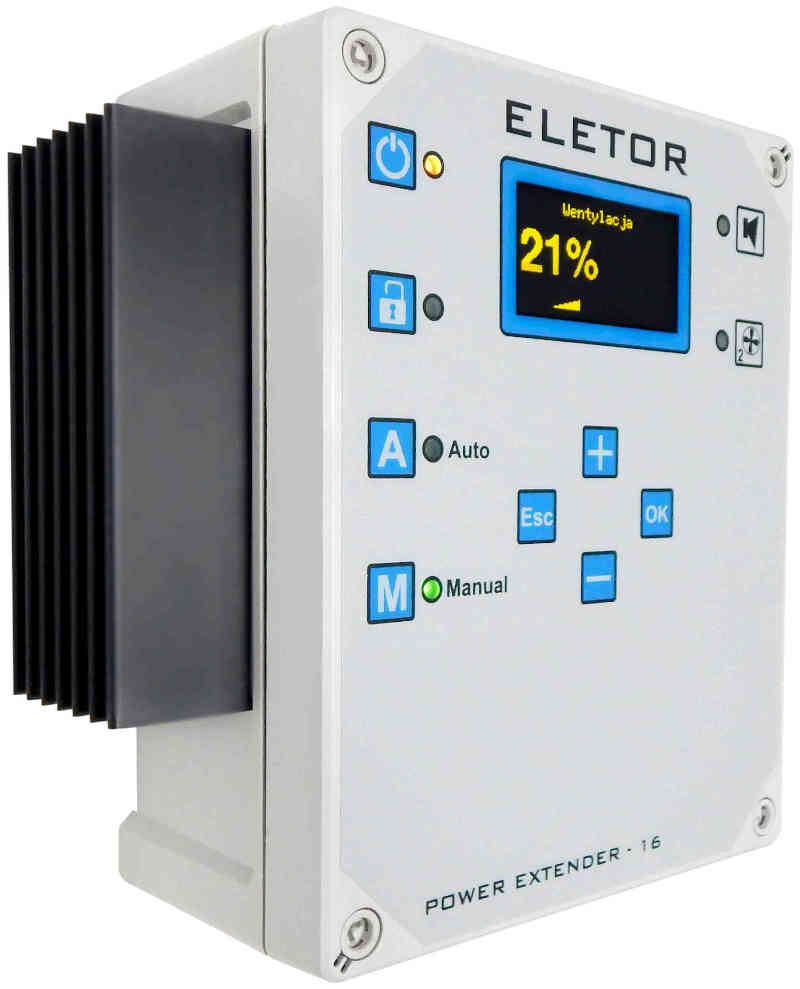

SC-PE16 — manual de instruções

O módulo de expansão de potência SC-PE16 destina-se ao controlo de ventiladores quando a carga excede a capacidade do controlador principal. O dispositivo regula a tensão de alimentação dos ventiladores com base num sinal analógico ou numa definição manual. A corrente total máxima de saída é de 16 A.

Parâmetros e características

• modos AUTO e MANUAL e suspensão do dispositivo;
• visor gráfico e teclado tátil;
• controlo analógico 2–10 V ou 4–20 mA;
• limiar de ativação programável do grupo de ventilação 2.;
• byPASS com nível estabilizado de 100%;
• proteção térmica do circuito de potência;
• safeRUN: nível de funcionamento de emergência ajustável;
• calibração do nível mínimo de ventilação;
• teste da ventilação, do relé e do alarme;
• bloqueio do teclado e bloqueio para limpeza;
• idioma polaco, inglês ou ucraniano;
• alimentação 230 V AC, 50 Hz; caixa IP65.

Versão do software

A descrição das funções refere-se ao software fornecido vers. 2.1. A disponibilidade das funções deve ser verificada em relação à versão instalada no dispositivo.

Instalação do controlador

Desligue a alimentação

Durante a instalação do dispositivo, é obrigatório desligar a alimentação elétrica, uma vez que a tensão presente em alguns componentes constitui um perigo para a vida e a saúde. Recomenda-se que a instalação seja confiada a uma pessoa qualificada.

Escolha do local de montagem

O dispositivo deve ser instalado num local acessível aos operadores, fora do alcance de crianças e animais e sem exposição direta à luz solar. O intervalo de temperatura ambiente é de −10°C a +40°C. Deve ser assegurada a livre circulação de ar em redor da caixa e do dissipador de calor. Não obstruir o dissipador de calor nem instalar o dispositivo junto de fontes de calor.

Montagem

Fixar a parte inferior da caixa a uma parede plana com quatro buchas, utilizando os orifícios de montagem situados fora do compartimento vedado. Montar a tampa com a dobradiça incluída no conjunto. Antes de fechar, verificar o estado e o posicionamento da junta de vedação.

Utilizar cabos com secção exterior circular, adequados aos bucins. Apertar os bucins de modo a vedar e imobilizar o cabo. Tapar as passagens de cabos não utilizadas. Apertar a tampa com todos os parafusos. A estanquidade depende da montagem correta da caixa e das passagens de cabos.

Preparação das ligações

Efetuar todos os trabalhos no interior da caixa após desligar a alimentação e verificar a ausência de tensão. Se a remoção do painel exigir a desconexão do cabo plano, desligá-lo cuidadosamente e voltar a encaixá-lo antes de fechar a caixa. Não ligar nem desligar o cabo plano com a alimentação ligada.

Encaminhar os cabos de sinal INPUT e ENABLE separadamente dos cabos de alimentação e de saída. Seguir as marcações dos terminais existentes no exemplar específico do dispositivo. A massa das entradas de sinal e o terminal de proteção PE desempenham funções diferentes e não são intercambiáveis.

Ligação elétrica

Desligue a alimentação

Antes de ligar o circuito, certifique-se de que a alimentação está desligada!

TERMINAL	FUNÇÃO
L, N, PE — alimentação	Alimentação 230 V AC, 50 Hz: L — fase, N — condutor neutro, PE — condutor de proteção. A documentação original indica uma proteção B20; a seleção das proteções e dos cabos deve ter em conta a instalação e a carga.
U, N, PE — ventiladores	U — saída de fase regulada; N e PE — terminais comuns correspondentes do dispositivo. A soma das correntes dos ventiladores não pode exceder 16 A. Cada ventilador necessita de uma proteção individual. Utilizar motores aprovados para regulação por tensão.
GR 2: C, NO	Contacto isolado do relé do grupo 2. Fecha quando o nível de ventilação definido é igual ou superior ao limiar «Grupo de ventilação 2». Corrente máxima do contacto segundo o manual fornecido: 6 A. Para o controlo direto de uma carga, a documentação indica uma proteção externa B6.
INPUT: V, massa	Entrada de tensão. Selecionar «Tipo de controlo → Entrada V». No programa analisado, o intervalo de regulação é de 2–10 V. Não ligar a esta entrada a tensão da rede nem a saída regulada de alimentação dos ventiladores.
INPUT: I, massa	Entrada de corrente 4–20 mA. Selecionar «Tipo de controlo → Entrada I». Ligar o sinal de acordo com as marcações da fonte e do recetor.

Para o controlo, utilizar a entrada selecionada V ou I. SC-PE16 necessita de alimentação própria da rede; a entrada analógica transmite apenas o valor de controlo.

Entrada ENABLE e comunicação

ENABLE: E e massa

A entrada funciona com um contacto livre de potencial. Os terminais E e massa apenas podem ser ligados entre si ou separados; não aplicar tensão externa. O fecho permite o funcionamento, a abertura define o nível 0%. A paragem obedece à definição «Tempo de desaceleração».

A função ENABLE é ativada separadamente para AUTO e MANUAL no menu «Avançado → Ventilador». Ambas as funções estão desativadas de fábrica, pelo que, nesse caso, não é necessária uma ponte. A abertura de ENABLE não equivale à suspensão: o painel permanece ativo. Em AUTO, com o bloqueio ENABLE ativo, o programa ignora a leitura do sinal de controlo e não ativa safeRUN.

CAN e Wi-Fi

As opções «Entrada CAN» e «Entrada WiFi» constam do menu, mas, no software vers. 2.1, não efetuam o controlo: ambas as funções devolvem o nível 0%. Para colocar o dispositivo em funcionamento com este programa, selecionar a entrada V ou I. Não configurar a instalação com base em CAN ou Wi-Fi sem confirmar o suporte na versão de software instalada.

Princípio de funcionamento

SC-PE16 é um regulador de potência que executa as instruções do controlador principal ou do operador. Não mede a temperatura do espaço e não dispõe de definições próprias de temperatura, arejamento, aquecimento suplementar ou comportas de entrada de ar. O nível percentual de ventilação representa um valor de controlo e não uma medição da velocidade real do motor.

SINAL NOMINAL	NÍVEL DE VENTILAÇÃO DEFINIDO
2 V / 4 mA	0%
6 V / 12 mA	50%
10 V / 20 mA	100%

Entre os valores-limite, o programa determina o nível de forma linear e arredonda-o para percentagens inteiras. Para a entrada V, o aumento inicia-se quando a leitura ultrapassa 2,04 V e, para a entrada I, 4,04 mA. O estado final da saída depende também de ENABLE, do arranque e da proteção térmica.

Funcionamento de emergência e proteções

safeRUN — perda do sinal de entrada

No modo AUTO, o alarme «Entrada» surge quando a leitura de tensão é inferior a 1,50 V ou a de corrente é inferior a 2,00 mA, consoante a entrada selecionada. O programa define então o nível «Funcionamento de emergência» no intervalo 0–100%; valor de fábrica 30%. Quando o sinal regressa ao limiar de deteção ou o ultrapassa, o alarme de entrada desaparece e o dispositivo regressa ao controlo analógico.

O intervalo 1,50–2,04 V e 2,00–4,04 mA produz o nível 0% sem alarme de entrada. O sinal 0 V não constitui, nesta versão, um comando normal de paragem — ativa o funcionamento de emergência. Um controlador principal com saída 0–10 V deve ser configurado para o intervalo 2–10 V sem corte para 0 V. Em MANUAL, o sinal analógico não controla a ventilação e o alarme de entrada é anulado.

Proteção térmica

O alarme «Sobreaquecimento» é ativado quando a leitura da temperatura do dissipador de calor ultrapassa 87°C. É anulado quando a temperatura desce abaixo de 80°C. Durante o alarme, o programa altera o nível definido: para valores iguais ou superiores a 50%, define 100%, e para valores inferiores a 50%, define 0%. A alteração da saída obedece ao algoritmo de arranque e desaceleração. A proteção não garante o funcionamento contínuo da ventilação em todas as situações.

O estado do relé GR 2 é determinado antes da correção térmica: depende do nível anterior à imposição de 0% ou 100%. O nível de funcionamento de emergência também está sujeito à correção térmica. Em caso de sobreaquecimento, verificar as condições de arrefecimento, a sujidade do dissipador de calor e a carga; confiar os trabalhos no interior da caixa a uma pessoa habilitada.

byPASS e arranque suave

Com um nível de saída estabilizado de 100%, o programa ativa o relé de derivação do circuito de regulação de fase. O arranque pode incluir uma subida até 100%, a manutenção em 100% e a transição para o nível definido. Os parâmetros «Arranque suave» também influenciam a rapidez de resposta da saída a uma alteração do valor solicitado.

Primeira colocação em funcionamento do controlador

Calibração dos ventiladores

Atenção! Na primeira colocação em funcionamento do dispositivo, é obrigatório definir a faixa de funcionamento proibida do motor.

1. Com a alimentação desligada, verificar as ligações da alimentação, PE, ventiladores e sinal analógico. Confirmar a aprovação dos motores para regulação por tensão e uma corrente total não superior a 16 A.
2. Ligar a alimentação. Se for apresentada a seleção do idioma, premir OK e selecionar o idioma. Desbloquear o teclado com o botão com o símbolo do cadeado.
3. Em «Tipo de controlo», selecionar «Entrada V» ou «Entrada I». Definir o nível «Funcionamento de emergência» e o limiar «Grupo de ventilação 2». Se necessário, ativar ENABLE separadamente para o modo correspondente.
4. Aceder a «Avançado → Ventilador → Faixa proibida». Nesta opção, o programa impõe o nível 1% e a alteração do parâmetro afeta imediatamente a saída. O intervalo é de −20 a 200, com valor de fábrica 0. Um valor positivo aumenta o nível mínimo de controlo; um valor negativo diminui-o.
5. Ajustar o valor de modo que todos os ventiladores rodem de forma estável, sem paragens nem aquecimento excessivo. Observar cada ventilador, de preferência com a ajuda de uma segunda pessoa. A simples elevação da comporta não substitui a verificação do funcionamento correto do motor. Confirmar com OK; ESC repõe a definição anterior.
6. Verificar a saída em vários níveis, incluindo 0%, um nível baixo e 100%. Repetir a calibração após a substituição dos ventiladores ou a alteração da sua configuração.
7. Em AUTO, verificar a resposta aos sinais mínimo e máximo. Em seguida, verificar a interrupção do sinal e a transição para o funcionamento de emergência, bem como o regresso após o restabelecimento do sinal. Se ENABLE estiver ativo, verificar também o seu funcionamento.
8. Verificar GR 2 e a sinalização de alarme no menu «Testes». Após concluir os testes, sair desta opção e selecionar o modo de funcionamento pretendido.

Ativação real das saídas

Os testes e a calibração controlam as saídas reais. Podem acionar os ventiladores, e o teste de ventilação impõe um nível independentemente do controlo normal. Assegurar condições de ensaio seguras e supervisão permanente.

Programação do controlador

Painel frontal — indicadores e botões

ELEMENTO	OPERAÇÃO
Alimentação / suspensão	O botão com o símbolo de alimentação apresenta uma confirmação de suspensão; confirmar com OK. Premir novamente reativa o dispositivo. A suspensão define o estado desligado nas saídas; não desliga a tensão da rede.
Cadeado	Ativa ou desativa o bloqueio do teclado. Após o desbloqueio, o indicador junto ao cadeado acende-se. No ecrã principal, o bloqueio é reposto após cerca de 30 s de inatividade.
A — AUTO	Seleciona o controlo pela entrada analógica após confirmação com OK. O indicador A assinala o modo selecionado.
M — MANUAL	Seleciona o controlo manual após confirmação com OK. No ecrã principal, as teclas + e − alteram a definição 0–100%. O indicador M assinala o modo selecionado.
+, −, OK, ESC	OK abre o menu, acede à opção e confirma o valor. + e − selecionam a opção ou alteram o valor. ESC regressa ao nível anterior ou cancela a edição.
Alarme e grupo 2	O indicador vermelho assinala um alarme. O indicador junto ao símbolo do ventilador «2» assinala a ativação do relé GR 2.
Visor	Em AUTO, apresenta o nível de ventilação definido, a leitura da entrada selecionada, o gráfico de barras e os alarmes. Com ENABLE ativo, apresenta também o seu estado. Em MANUAL, o valor principal representa a definição manual; as proteções podem alterar a saída.

Memorização das definições

Os parâmetros do menu são guardados na memória não volátil após confirmação com OK. As alterações do nível MANUAL têm efeito imediato e são guardadas após um breve período de inatividade. Após uma falha de alimentação, são repostas as definições guardadas, incluindo o modo AUTO/MANUAL, o nível manual e o estado de suspensão. Não desligar a alimentação imediatamente após alterar a definição manual.

Em caso de soma de verificação incorreta ou de um valor fora do intervalo, o programa repõe os valores de fábrica. Nesse caso, devem ser novamente verificadas todas as definições, em especial a calibração dos ventiladores, a entrada de controlo e o funcionamento de emergência.

Funções do menu básico

MENU	INTERVALO / VALOR DE FÁBRICA	DESCRIÇÃO
Tipo de controlo	Entrada V	Seleção de V, I, CAN ou Wi-Fi. Para a versão analisada, utilizar V (2–10 V) ou I (4–20 mA). CAN e Wi-Fi não efetuam o controlo.
Grupo de ventilação 2	1–100% / 100%	Limiar de fecho do contacto GR 2. O contacto está fechado quando o nível é igual ou superior ao limiar e aberto abaixo do limiar. O programa não define uma histerese separada.
Funcionamento de emergência	0–100% / 30%	Nível definido em caso de perda do sinal analógico selecionado em AUTO. O valor 0% significa paragem em caso de perda do sinal.
Bloqueio para limpeza	60 s	Bloqueia a utilização das teclas durante 60 segundos e apresenta uma contagem decrescente. A regulação da ventilação continua a funcionar. A função destina-se à limpeza superficial do painel, não a trabalhos elétricos nem à lavagem do interior.
Avançado	Submenu	Acesso aos testes, idioma, calibração do ventilador, ENABLE, arranque suave, som do alarme, definições de fábrica e informações do programa.

Funções do menu avançado

MENU / PARÂMETRO	INTERVALO / VALOR DE FÁBRICA	DESCRIÇÃO
Testes → Ventilação	0–100%	Imposição temporária da saída regulada. As alterações têm efeito durante a edição. Ao sair com OK ou ESC, o controlo normal é retomado.
Testes → Vent. do escalão 2	Não / Sim	Imposição temporária do contacto GR 2 e do respetivo indicador.
Testes → Alarme	Não / Sim	Teste temporário da sinalização de alarme, incluindo o som, independentemente da definição normal «Sinal de alarme».
Idioma	Polaco	Seleção entre polaco, inglês e ucraniano.
Ventilador → Faixa proibida	−20–200 / 0	Calibração do nível 1%. Durante a edição, é imposta a saída real 1%. O parâmetro não é expresso em percentagem nem em segundos.
Ventilador → Ativação EN AUTO	Não / Sim; Não	Ativa a dependência do modo AUTO em relação à entrada ENABLE.
Ventilador → Ativação EN MANUAL	Não / Sim; Não	Ativa a dependência do modo MANUAL em relação à entrada ENABLE.
Arranque suave → Tempo de aceleração	0–50 / 5	Velocidade de subida do nível durante o arranque até 100%. Um valor maior significa uma alteração mais lenta. O valor 0 omite a etapa de subida.
Arranque suave → Tempo 100%	0–250 / 100	Manutenção do nível 100% durante o arranque. O valor 0 omite a etapa de manutenção. A definição conjunta da aceleração e da manutenção para 0 omite o sopro inicial até 100%.
Arranque suave → Tempo de desaceleração	0–50 / 5	Velocidade de aproximação ao nível solicitado, incluindo quando este é alterado. O valor 0 significa uma alteração sem aproximação gradual.
Sinal de alarme	Não / Sim; Não	Ativa o som de sinalização de alarme. A definição Não não elimina a mensagem no ecrã nem a sinalização pelo indicador.
Definições de fábrica	Não / Sim	Ao selecionar Sim, repõe e guarda os valores predefinidos, incluindo a calibração 0, a entrada V, AUTO, o funcionamento de emergência 30%, o limiar GR 2 igual a 100% e ENABLE desativado. Após a operação, voltar a configurar e verificar o dispositivo.
Programa	vers. 2.1 + data de compilação	Apresenta a versão e a data de compilação do programa. Esta descrição foi elaborada com base no código-fonte fornecido SC_PX16_v02.

Os parâmetros de arranque suave são definições adimensionais dos contadores do programa, e não tempos indicados em segundos. Com 50 Hz, um único passo corresponde aproximadamente a (definição + 1) × 20 ms: para a aceleração e a desaceleração, este é o tempo de alteração de 1 ponto percentual; para «Tempo 100%», é o tempo de manutenção. O valor 0 tem o significado descrito na tabela. Os tempos reais dependem da fase do algoritmo.

Mensagens de erro e aviso

MENSAGEM	SIGNIFICADO E PROCEDIMENTO
Entrada	Leitura demasiado baixa do sinal selecionado em AUTO. O dispositivo define o funcionamento de emergência. Verificar a fonte de sinal, os cabos, a massa comum e a seleção V/I.
Sobreaquecimento	Leitura do dissipador de calor >87°C; anulação <80°C. Ventilação definida como 0% ou 100%, de acordo com a descrição da proteção térmica. Verificar o arrefecimento e a carga.
Alimentação	Perturbação da sincronização do circuito de potência com a rede. Verificar a alimentação e a instalação. Em caso de perda total da alimentação, o visor não funciona.
Memória CRC	Erro da soma de verificação ou do intervalo das definições guardadas. O programa repõe os valores predefinidos. Verificar a configuração e repetir a calibração; se o erro se repetir, contactar a assistência técnica.

Notas e avisos

Desligue a alimentação

Durante a instalação do dispositivo, é obrigatório desligar a alimentação elétrica, uma vez que a tensão presente em alguns componentes constitui um perigo para a vida e a saúde. Recomenda-se que a instalação seja confiada a uma pessoa qualificada.

Antes da instalação e utilização, ler o manual. Confiar as reparações e os trabalhos no interior do dispositivo a pessoal habilitado. A suspensão, o bloqueio do teclado, ENABLE e a definição 0% não constituem uma desconexão da alimentação e não asseguram condições seguras para trabalhos elétricos.

Selecionar as definições de ventilação e de funcionamento de emergência de acordo com as necessidades dos animais e da instalação. Verificar regularmente o funcionamento real de todos os ventiladores. A sinalização SC-PE16 não substitui a monitorização independente das condições nas instalações e da perda de alimentação. A régua de terminais apresentada não dispõe de um contacto ALARM separado para a central.

Eliminação do dispositivo

No final da vida útil do produto, este não deve ser eliminado juntamente com os resíduos urbanos indiferenciados, mas sim de acordo com a legislação em vigor (diretivas WEEE da União Europeia 2012/19/UE).

O produto foi fabricado em conformidade com os requisitos RoHS (diretiva da União Europeia 2011/65/UE).

Dados técnicos do controlador

PARÂMETRO	VALOR
Alimentação / consumo próprio	230 V AC, 50 Hz / <10 W
Corrente total máxima da saída U	16 A
Corrente máxima do contacto GR 2	6 A; contacto C–NO, isolado
Entrada V / entrada I	2–10 V / 4–20 mA, selecionáveis no menu
Limiar de perda do sinal (leitura do programa)	V <1,50 V / I <2,00 mA
ENABLE	Contacto livre de potencial E–massa; ativação separada para AUTO/MANUAL
Proteção térmica (leitura do dissipador de calor)	Alarme >87°C; reposição <80°C
Temperatura ambiente / caixa	−10°C a +40°C / IP65
Dimensões / resistência a sobretensões	34 × 29 × 12 cm / 210 J
Idiomas do menu	Polaco, inglês, ucraniano

Conteúdo do conjunto segundo a documentação fornecida: 4 buchas de expansão, 2 bucins PG13,5, 1 bucim PG9 e 1 dobradiça.
