Controlador IC-AC

Controlador de atuadores e guinchos de entradas de ar baseados em motores AC com rotação direita/esquerda e potenciômetro para leitura da posição atual. O controlador funciona como conversor do sinal 0-10V para o nível de abertura das entradas de ar e permite também o controle manual.

Parâmetros e características:​

  • Modos de funcionamento:
    • MANUAL – controle manual por meio dos botões “+”, “-”;
    • AUTO – funcionamento automático no intervalo calibrado, proporcional ao sinal 0-10V;
    • EMERGÊNCIA – em caso de perda do sinal de controle, as entradas de ar abrem até o nível definido em porcentagem;
  • Saída de relé (direita/esquerda) 2A;
  • Sinal de controle: 0-10V;
  • Possibilidade de inversão do sinal de controle;
  • Medição da posição por meio de potenciômetro 1-100kΩ;
  • Histerese e tempo de cálculo da média das leituras programáveis;
  • Invólucro hermético IP56;
  • Tensão de alimentação 230VAC 50Hz;
  • Menu nos idiomas:
    • polonês
    • inglês
    • ucraniano
    • russo

Instalação do controlador​

perigo

Durante a instalação do dispositivo, a alimentação elétrica deve ser obrigatoriamente desligada, pois a tensão em alguns componentes representa perigo para a vida e a saúde. Recomenda-se que a instalação seja realizada por uma pessoa qualificada.

Escolha do local de montagem​

O local de montagem deve ser escolhido de forma criteriosa, considerando a facilidade de acesso ao dispositivo por pessoas autorizadas e a impossibilidade de acesso por animais e crianças. Devem também ser consideradas as condições climáticas, ou seja, o dispositivo deve funcionar no intervalo de temperaturas de -10°C a 40 °C, em um local sem exposição ao sol.

Montagem​

O dispositivo pode funcionar em condições climáticas agressivas. Quando corretamente montado, o dispositivo é resistente aos efeitos nocivos do ambiente.

Durante a montagem, deve-se prestar atenção aos seguintes pontos:

  • a tampa deve ser apertada com todos os parafusos,
  • os cabos utilizados para conectar o dispositivo devem ter seção transversal circular,
  • após conectar o cabo, os prensa-cabos devem ser apertados de modo a vedar e imobilizar o cabo; recomenda-se o uso de silicone,
  • as passagens não utilizadas (prensa-cabos) devem ser tampadas,
  • a parte inferior do invólucro deve ser fixada a uma parede plana com 4 buchas de expansão.

Conexão elétrica​

perigo

Antes de conectar o sistema, certifique-se de que a alimentação esteja desligada!

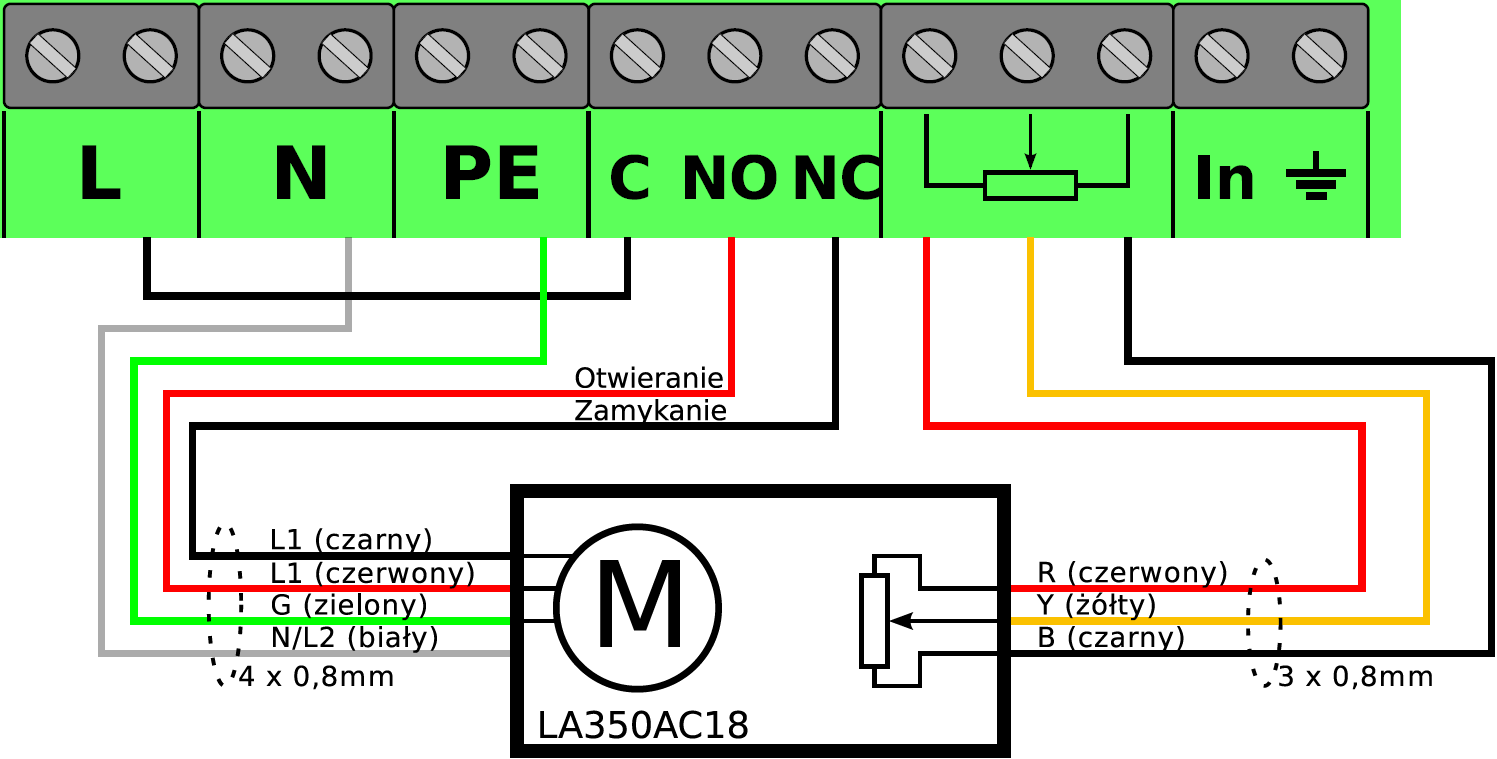

Após desapertar os parafusos do dispositivo, o painel frontal deve ser removido. Para isso, retire o cabo plano do conector identificado como P1. Passe os cabos pelos prensa-cabos de borracha e, em seguida, efetue as conexões. A conexão deve ser realizada de acordo com a descrição. Os terminais do controlador são apresentados na figura abaixo.

Conexão

A alimentação 230V AC proveniente do quadro de distribuição deve ser conectada aos terminais:​

  • Conector L terminal de fase. É obrigatório utilizar um disjuntor de sobrecorrente (tipo “S” B3) e dispositivos de proteção contra surtos.
  • Conector N terminal de neutro.
  • Conector PE terminal de proteção.

Saída para o atuador:​

  • Conector L deve ser ligado por um cabo ao conector C para fornecer tensão aos relés.
  • Conector N terminal de neutro do atuador.
  • Conector PE terminal de proteção do atuador – carcaça.
  • Conector NO terminal do atuador no sentido de abertura das entradas de ar.
  • Conector NC terminal do atuador no sentido de fechamento das entradas de ar.
  • Conector do potenciômetro – deve ser conectado de acordo com as indicações no esquema do atuador. A polaridade da alimentação do potenciômetro deve ser selecionada de modo que as unidades de posição aumentem durante a abertura das entradas de ar e diminuam durante o fechamento. Caso contrário, os cabos de alimentação do potenciômetro devem ser invertidos.
  • Conector In – deve ser conectado ao controlador para fornecer o sinal de controle aos sistemas de guinchos.

Princípio de funcionamento​

No modo automático, o controlador converte o sinal de controle no intervalo 0-10V na posição correspondente do atuador das entradas de ar. É necessário calibrar o atuador nas posições de abertura máxima e de fechamento das entradas de ar. Durante a calibração, deve-se garantir que os cabos que vão até as entradas de ar permaneçam constantemente tensionados. Durante a calibração, o botão “+” deve abrir as entradas de ar e o botão “-” deve fechá-las. Caso contrário, os cabos nos terminais NO e NC devem ser trocados entre si. As posições lidas pelo potenciômetro, para abertura e fechamento, devem apresentar uma diferença superior a 100 unidades. As unidades de posição lidas pelo potenciômetro devem aumentar durante a abertura das entradas de ar e diminuir durante o fechamento. Caso contrário, os cabos de alimentação do potenciômetro devem ser trocados entre si. Após a calibração correta, o controlador está pronto para funcionar no modo automático e controlará a posição do atuador. A aplicação de um sinal de controle com nível inferior a 1,5V faz com que as entradas de ar sejam ajustadas para a posição de emergência.

Utilização​

O controlador das entradas de ar pode funcionar em um de dois modos: manual ou automático. O modo de funcionamento selecionado é memorizado e não é afetado pela perda de alimentação – ao restabelecer a alimentação, o controlador retorna ao último modo em que funcionou. O modo de funcionamento atualmente selecionado é indicado no visor:

  • MANUAL - manter pressionado “+” ou “-” por um período prolongado ativa o modo manual. Neste modo, as entradas de ar são controladas manualmente pelos botões: “+” - abertura, “-” - fechamento.
  • AUTO - manter pressionado “Esc” por um período prolongado ativa o modo automático. Neste modo, as entradas de ar funcionam automaticamente, controladas pelo sinal 0-10V do conector In.

Funções do menu básico​

MENUDescrição
MANUAL STOP POT 539“Modo informativo” – do funcionamento manual. Informações apresentadas: - STOP – atuador imobilizado; - OPEN – abertura das entradas de ar após pressionar o botão “+”; - CLOSE – fechamento das entradas de ar após pressionar o botão “-”; - POT 539 – parâmetro da posição atual do atuador determinado pelo potenciômetro. •Transição para o modo de funcionamento automático ao manter pressionada a tecla “Esc”
AUTO 20 % = In 3,70 POT 511“Modo informativo” do funcionamento automático. Informações apresentadas: 20 % Valor da posição de abertura definida para as entradas de ar “=” entradas de ar na posição definida “–” fechamento das entradas de ar até a posição especificada “+” abertura das entradas de ar até a posição especificada In 3,70 medição da tensão de controle nos terminais In POT 511 parâmetro da posição atual do atuador determinado pelo potenciômetro. Transição para o modo de funcionamento manual ao manter pressionada a tecla “+” ou “-”
Aletas em emergência 30 %“Aletas em emergência” – definição do valor de abertura de emergência das aletas (entradas de ar) em caso de perda do sinal de controle. As entradas de ar abrirão até o nível definido em caso de falha do controlador ou do cabo de sinal.
Calibração Abert 671 -> 311“Calibração da abertura” – a calibração da abertura das entradas de ar é realizada ajustando a abertura máxima (posição extrema) das entradas de ar por meio dos botões “+” e “-”. O primeiro valor apresentado representa o último ajuste salvo e o segundo valor representa a posição atual do atuador. A tecla “Ok” salva os ajustes introduzidos na memória; “Esc” sai do modo de calibração sem salvar.
Calibração Fech 281 -> 311“Calibração do fechamento” – a calibração do fechamento das entradas de ar é realizada ajustando a posição mínima das entradas de ar por meio dos botões “+” e “-”. O primeiro valor apresentado representa o último ajuste salvo e o segundo valor representa a posição atual do atuador. A tecla “Ok” salva os ajustes introduzidos na memória; “Esc” sai do modo de calibração sem salvar.
Tempo de Média 5 s“Tempo de cálculo da média” – tempo de cálculo da média do sinal de controle do conector In, que protege contra oscilações na entrada de controle.
Inversão Não“Inversão” – a ativação desta função adapta o controlador ao sinal de controle 10-0V
Idioma Polonês“Idioma” – seleção do idioma do menu
Histerese Pot 5“Histerese do potenciômetro” – uma alteração do parâmetro de posição do atuador inferior ao valor definido não é considerada no posicionamento. O parâmetro tem a finalidade de eliminar movimentos muito pequenos do atuador e interferências provenientes do potenciômetro.

Observações e advertências​

perigo

Durante a instalação do dispositivo, a alimentação elétrica deve ser obrigatoriamente desligada, pois a tensão em alguns componentes representa perigo para a vida e a saúde. Recomenda-se que a instalação seja realizada por uma pessoa qualificada.

  • Para evitar problemas na operação do dispositivo, é obrigatório ler as instruções antes de iniciar a instalação e a utilização. Não é permitido alterar a construção do dispositivo nem realizar reparos por conta própria. Isto se aplica especialmente a alterações de elementos e componentes.
  • As operações de manutenção ou assistência técnica devem ser realizadas por pessoal autorizado (instalador ou assistência técnica da empresa). Nas instalações pecuárias com ventilação forçada, é obrigatório um sistema de alarme.
  • O fabricante do dispositivo não se responsabiliza por danos causados por instalação incorreta, programação incorreta das funções, consequências de eventos fortuitos ou fatores externos.
  • O dispositivo exige que os parâmetros sejam ajustados de acordo com as condições existentes no recinto de criação de animais. Estes ajustes são individuais e dependem da decisão do criador. O fabricante do dispositivo reserva-se o direito de alterar a construção do dispositivo e o software.
cuidado

alt Após o fim da utilização do produto, este não deve ser descartado juntamente com resíduos urbanos não separados, mas sim eliminado de acordo com a legislação em vigor (diretivas WEEE da União Europeia 2012/19/UE). O produto foi fabricado em conformidade com os requisitos RoHS (diretiva da União Europeia 2011/65/UE).

Dados técnicos do controlador​

ParâmetroDESCRIÇÃO
Tensão de alimentação alternada230VAC 50Hz
Corrente máxima de saída2A
Filtro de supressão de interferências de saídaRC
Impedância de entrada100kΩ
Proteção contra sobretensões nas entradas e saídasSIM
Alimentação do potenciômetro10VDC
Corrente máxima das saídas do potenciômetro30mA
Intervalo de temperatura de funcionamento-10 +40oC
Dimensões do dispositivo20x15x8 cm
Grau de proteção do invólucroIP65
informação

O controlador IC-AC inclui no conjunto:

  • 4 buchas de expansão,
  • 2 prensa-cabo PG11,
  • 2 prensa-cabo PG9.
