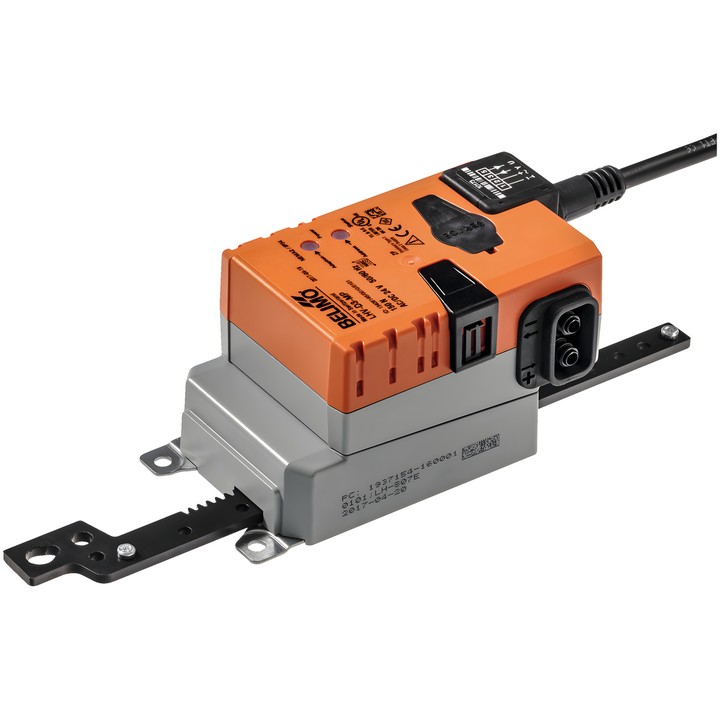

Belimo LHV-D3-MP - regulátor průtoku VAV-Compact s lineárním pohonem

Belimo LHV-D3-MP – zařízení VAV-Compact

Zařízení kombinuje regulátor VAV, dynamický snímač Δp Belimo D3 a lineární pohon. Slouží k regulaci jednotek VAV v komfortní zóně; dostupné funkce zahrnují regulaci průtoku VAV/CAV a regulaci polohy.

Hlavní vlastnosti a parametry

• Síla pohonu: 150 N; zdvih: 100 mm.
• Napájení: AC/DC 24 V, 50/60 Hz.
• Příkon: 2.5 W během provozu, 1.5 W v klidové poloze; dimenzovací výkon pro vodiče: 4.5 VA.
• Komunikace MP-Bus; modulační řízení 0/2...10 V. Pracovní rozsah Y: 2...10 V, konfigurovatelný rozsah Y: 0...10 V; zpětnovazební signál polohy U: 2...10 V.
• Dynamický snímač průtoku Belimo D3; funkční rozsah rozdílu tlaků: 0...500 Pa.
• Ruční ovládání tlačítkem s možností aretace.
• Připojení napájení a řízení: kabel 1 m, 4x 0.75 mm².
• Stupeň krytí IEC/EN IP54; třída ochrany IEC/EN III, Protective Extra-Low Voltage (PELV).
• Teplota okolí: 0...50°C [32...122°F].
• Servisní zásuvka a rozhraní NFC; konfigurace parametrů pomocí Belimo Assistant 2.
