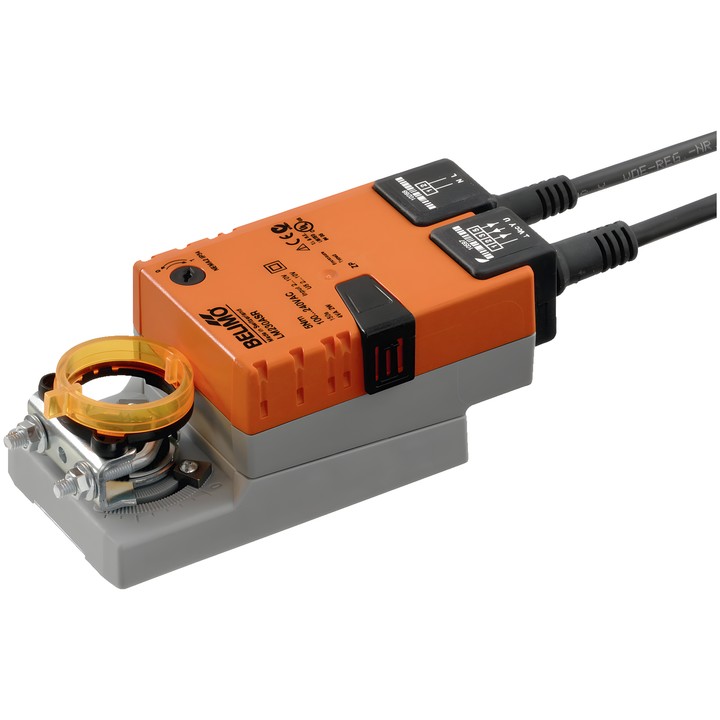

Belimo LM230ASR - otočný servopohon pro klapky

Belimo LM230ASR - otočný servopohon pro klapky

Belimo
743,94 zł
S DPH
604,83 zł bez daně

Modulační servopohon Belimo LM230ASR pro klapky s krouticím momentem 5 Nm. Napájení AC 100...240 V, rozsah řízení 2...10 V a zpětnovazební signál 2...10 V.

Doba přestavení je 150 s / 90°. Servopohon má univerzální svěrku hřídele 6...20 mm a stupeň krytí IP54.

Dodání přibližně za 14 dní
Sdílet

Belimo LM230ASR

Otočný servopohon pro regulaci klapek v technických systémech budov. Je řízen modulačním signálem a předává zpětnovazební signál polohy.

Hlavní vlastnosti a parametry

  • Krouticí moment: 5 Nm.
  • Jmenovité napětí: AC 100...240 V; frekvence: 50/60 Hz.
  • Rozsah řízení Y: 2...10 V; zpětná vazba U: 2...10 V.
  • Doba chodu motoru: 150 s / 90°; úhel otočení: Max. 95°.
  • Příkon při provozu: 2 W; v klidu: 1 W; pro dimenzování vodičů: 4 VA.
  • Směr pohybu se volí přepínačem 0/1; ruční přestavení tlačítkem s možností aretace.
  • Univerzální svěrka hřídele 6...20 mm; mechanické dorazy úhlu otočení a ukazatel polohy.
  • Napájecí připojení: kabel 1 m, 2x 0.75 mm²; řídicí připojení: kabel 1 m, 4x 0.75 mm².
  • Stupeň krytí IEC/EN: IP54; třída ochrany IEC/EN: II, zesílená izolace.
  • Teplota okolí: -30...50°C [-22...122°F].

  • Značka
    Belimo
  • Kód
    LM230ASR
  • ean13
    7630498112195

  • Napětí AC/DC
    AC 100...240 V
  • Příkon (v provozu)
    2 W
  • Příkon (přidržování)
    1 W
  • Jmenovitý výkon
    4 VA
  • Typ ovládání
    DC 2...10 V
  • Stupeň krytí
    IP54
  • Stupeň krytí NEMA
    NEMA 2
  • Typ krytu
    UL Enclosure Type 2
  • Ruční ovládání
    Tlačítkem, s možností aretace
  • Doba pohybu (motor)
    150 s / 90°
  • Napájecí připojení
    Kabel 1 m, 2x 0.75 mm²
  • Okolní teplota
    -30...50°C [-22...122°F]
  • Krouticí moment
    5 Nm
  • Směr pohybu – motor
    Volitelné přepínačem 0/1
  • Úhel otáčení
    95°
  • Mechanické připojení
    Univerzální svorka 6...20 mm
  • Připojení řízení
    Kabel 1 m, 4x 0.75 mm²

Techniczna karta katalogowa

Ke stažení (1.2MB)

Instrukcja montażu

Ke stažení (507.41KB)

EU Declaration of Conformity – LM230ASR

Ke stažení (32.76KB)

Environmental Declaration – LM..

Ke stažení (72.44KB)
