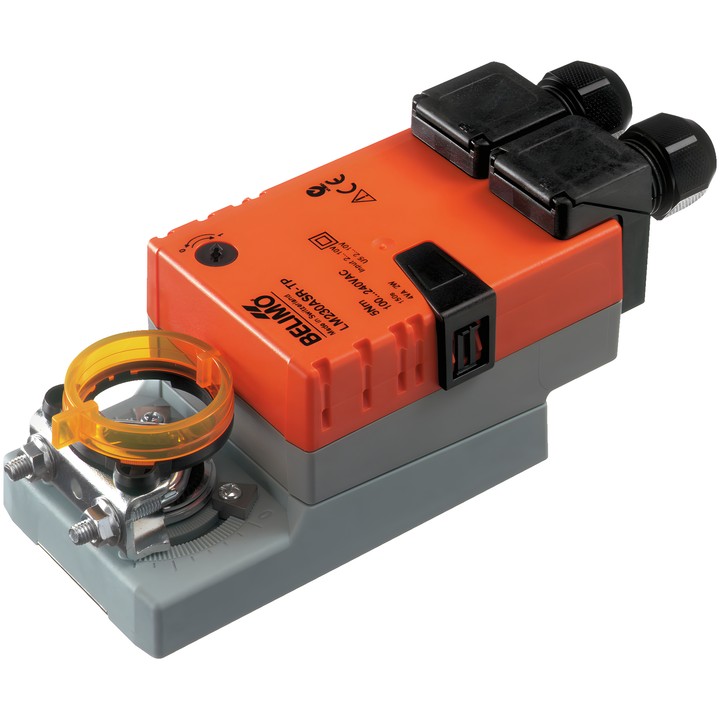

Belimo LM230ASR-TP - servopohon klapek s analogovým řízením

Belimo LM230ASR-TP - servopohon klapek s analogovým řízením

Belimo
743,94 zł
S DPH
604,83 zł bez daně

Servopohon klapek Belimo LM230ASR-TP s krouticím momentem 5 Nm, napájením AC 100...240 V a modulačním řízením 2...10 V. Doba přestavení je 150 s / 90°.

Model má signál zpětné vazby polohy 2...10 V, univerzální upevnění na hřídel 6...20 mm a stupeň krytí IP54.

Dodání přibližně za 14 dní
Sdílet

Belimo LM230ASR-TP – servopohon klapek

Modulační servopohon určený k nastavování klapek v technických systémech budov. Podle technického listu je určen pro vzduchové klapky o ploše až přibližně 1 m². Řídicí signál Y určuje polohu servopohonu a měřicí napětí U umožňuje elektrické snímání polohy klapky.

Hlavní vlastnosti a parametry

  • Krouticí moment motoru: 5 Nm; jmenovité napětí: AC 100...240 V, 50/60 Hz.
  • Modulační řízení: 2...10 V; signál zpětné vazby polohy: 2...10 V.
  • Doba přestavení motoru: 150 s / 90°; úhel natočení: max. 95°, s nastavitelnými mechanickými dorazy na obou stranách.
  • Příkon při provozu: 2 W; v klidové poloze: 1 W; dimenzační výkon: 4 VA.
  • Směr pohybu se volí přepínačem 0/1; ruční přestavení tlačítkem s možností aretace.
  • Univerzální upevnění na hřídel 6...20 mm, mechanický ukazatel polohy a elektrické připojení pomocí svorek.
  • Stupeň krytí IEC/EN IP54; třída ochrany IEC/EN II, zesílená izolace; teplota okolí -30...50°C [-22...122°F].

  • Značka
    Belimo
  • Kód
    LM230ASR-TP
  • ean13
    7630498112201

  • Napětí AC/DC
    AC 100...240 V
  • Příkon (v provozu)
    2 W
  • Příkon (přidržování)
    1 W
  • Jmenovitý výkon
    4 VA
  • Typ ovládání
    DC 2...10 V
  • Stupeň krytí
    IP54
  • Stupeň krytí NEMA
    NEMA 2
  • Typ krytu
    UL Enclosure Type 2
  • Ruční ovládání
    Tlačítkem, s možností aretace
  • Doba pohybu (motor)
    150 s / 90°
  • Napájecí připojení
    Svorky 4 mm² (kabel ø4...10 mm, 2žilový)
  • Okolní teplota
    -30...50°C [-22...122°F]
  • Krouticí moment
    5 Nm
  • Směr pohybu – motor
    Volitelné přepínačem 0/1
  • Úhel otáčení
    95°
  • Mechanické připojení
    Univerzální svorka 6...20 mm
  • Připojení řízení
    Svorky 4 mm² (kabel ø4...10 mm, 4žilový)

Techniczna karta katalogowa

Ke stažení (1.75MB)

Instrukcja montażu

Ke stažení (203.36KB)

EU Declaration of Conformity – LM230ASR-TP

Ke stažení (32.8KB)

Environmental Declaration – LM..

Ke stažení (72.46KB)
