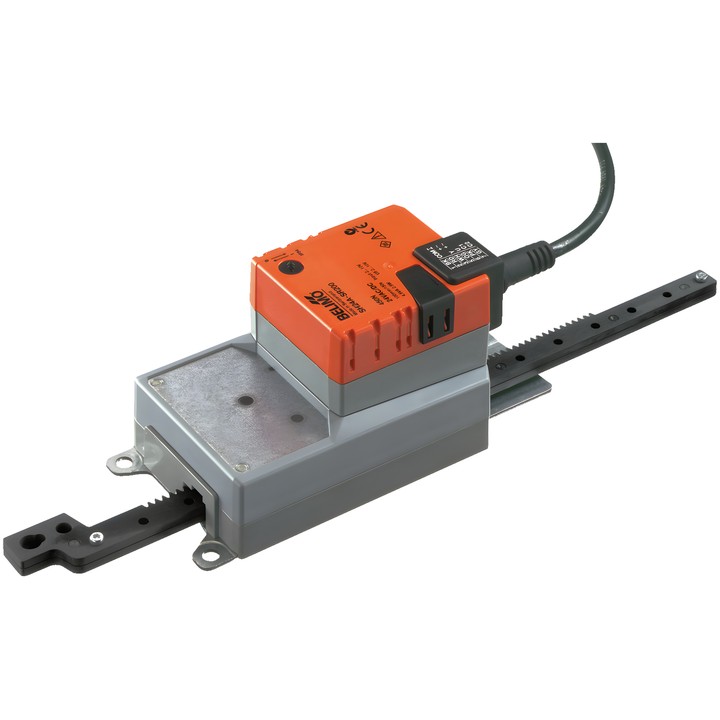

Belimo SH24A-SR200 - modulační lineární pohon

Belimo SH24A-SR200 - modulační lineární pohon

Belimo
1 001,31 zł
S DPH
814,07 zł bez daně

Lineární pohon Belimo SH24A-SR200 pro regulaci klapek a šoupátek v technických systémech budov. Síla 450 N, napájení AC/DC 24 V a modulační řízení 2...10 V.

Zdvih 200 mm, doba pohybu 150 s / 100 mm, zpětnovazební signál polohy 2...10 V a stupeň krytí IP54.

Dodání přibližně za 14 dní
Sdílet

Belimo SH24A-SR200

Modulační lineární pohon pro regulaci klapek a šoupátek v technických systémech budov. Technický list uvádí velikost vzduchové klapky až cca 3 m².

Hlavní vlastnosti a parametry

  • Síla motoru: 450 N; zdvih: 200 mm (max. 200 mm, pevné nastavení).
  • Jmenovité napětí: AC/DC 24 V; frekvence: 50/60 Hz.
  • Modulační řízení: 2...10 V; zpětnovazební signál polohy: 2...10 V.
  • Doba pohybu motoru: 150 s / 100 mm.
  • Příkon při provozu: 2.5 W; v klidu: 0.4 W; pro dimenzování vodičů: 4.5 VA.
  • Směr pohybu se volí přepínačem; ruční přestavení tlačítkem s možností aretace.
  • Připojení napájení a řízení: kabel 1 m, 4x 0.75 mm².
  • Stupeň krytí IEC/EN: IP54; třída ochrany IEC/EN: III, Safety Extra-Low Voltage (SELV).
  • Teplota okolí: -30...50°C [-22...122°F].

Pohon je chráněn proti přetížení a po dosažení koncového dorazu se automaticky zastaví.

  • Značka
    Belimo
  • Kód
    SH24A-SR200
  • ean13
    7630498114281

  • Napětí AC/DC
    AC/DC 24 V
  • Příkon (v provozu)
    2.5 W
  • Příkon (přidržování)
    0.4 W
  • Jmenovitý výkon
    4.5 VA
  • Připojení řízení napájení
    Kabel 1 m, 4x 0.75 mm²
  • Typ ovládání
    DC 2...10 V
  • Stupeň krytí
    IP54
  • Stupeň krytí NEMA
    NEMA 2
  • Typ krytu
    UL Enclosure Type 2
  • Síla
    450 N
  • Ruční ovládání
    Tlačítkem, s možností aretace
  • Zdvih
    200 mm
  • Doba pohybu (motor)
    150 s / 100 mm
  • Okolní teplota
    -30...50°C [-22...122°F]
  • Směr pohybu – motor
    Volitelné přepínačem

Techniczna karta katalogowa

Ke stažení (971.1KB)

Instrukcja montażu

Ke stažení (486.72KB)

EU Declaration of Conformity – SH24A-SR200

Ke stažení (32.8KB)

Environmental Declaration – SH..200..

Ke stažení (71.93KB)
