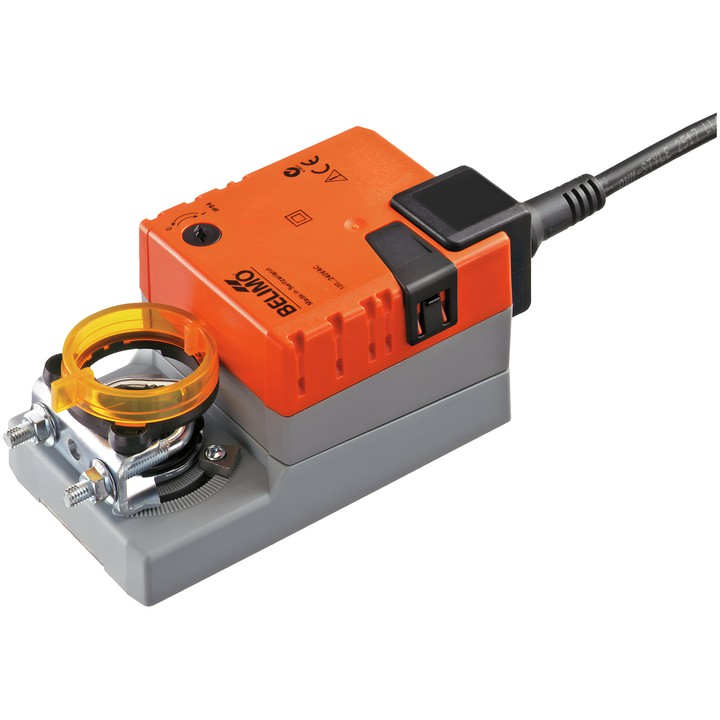

Belimo TMC230A - pohon klap

Belimo TMC230A - pohon klap

Belimo
476,90 zł
S DPH
387,72 zł bez daně

Belimo TMC230A je pohon klap s krouticím momentem 2 Nm, napájený napětím AC 100...240 V. Podporuje řízení Zavřít/Otevřít, 3bodové; doba chodu motoru je 35 s / 90°.

Je vybaven univerzální svorkou hřídele 6...20 mm, ručním přestavením tlačítkem a mechanickými omezovači úhlu natočení. Stupeň krytí IEC/EN: IP54.

Dodání přibližně za 14 dní
Sdílet

Pohon klap Belimo TMC230A

Pohon určený k regulaci vzduchových klap v technických systémech budov. Dokumentace uvádí velikost klap do cca 0.4 m². Montáž na hřídel se provádí pomocí univerzální svorky.

Hlavní vlastnosti a parametry

  • Krouticí moment motoru: 2 Nm.
  • Jmenovité napětí: AC 100...240 V; frekvence: 50/60 Hz.
  • Řízení: Zavřít/Otevřít, 3bodové.
  • Doba chodu motoru: 35 s / 90°.
  • Úhel natočení: max. 95°, s nastavitelnými mechanickými omezovači na obou stranách.
  • Směr pohybu se volí přepínačem 0 (otáčení doleva) / 1 (otáčení doprava).
  • Ruční přestavení tlačítkem s možností aretace; mechanický ukazatel polohy.
  • Mechanické připojení: univerzální svorka hřídele 6...20 mm.
  • Připojení napájení a řízení: kabel 1 m, 3x 0.75 mm².
  • Příkon během pohybu: 2 W; v klidové poloze: 0.5 W; dimenzační výkon pro výběr kabelu: 4 VA.
  • Stupeň krytí IEC/EN: IP54; třída ochrany IEC/EN: II, zesílená izolace.
  • Teplota okolí: -30...50°C [-22...122°F].

  • Značka
    Belimo
  • Kód
    TMC230A
  • ean13
    7630498115721

  • Napětí AC/DC
    AC 100...240 V
  • Příkon (v provozu)
    2 W
  • Příkon (přidržování)
    0.5 W
  • Jmenovitý výkon
    4 VA
  • Připojení řízení napájení
    Kabel 1 m, 3x 0.75 mm²
  • Typ ovládání
    Otevřít/zavřít, tříbodové
  • Stupeň krytí
    IP54
  • Stupeň krytí NEMA
    NEMA 2
  • Typ krytu
    UL Enclosure Type 2
  • Ruční ovládání
    Tlačítkem, s možností aretace
  • Doba pohybu (motor)
    35 s / 90°
  • Okolní teplota
    -30...50°C [-22...122°F]
  • Krouticí moment
    2 Nm
  • Směr pohybu – motor
    Volitelné přepínačem: 0 (otáčení doleva) / 1 (otáčení doprava)
  • Úhel otáčení
    95°
  • Mechanické připojení
    Univerzální svorka 6...20 mm
