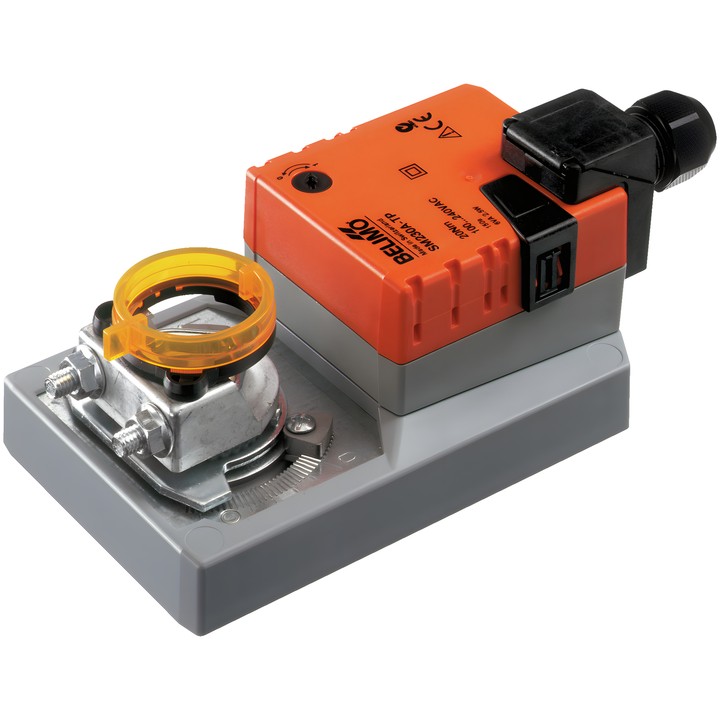

Belimo SM230A-TP - servopohon klapek

Belimo SM230A-TP - servopohon klapek

Belimo
666,89 zł
S DPH
542,19 zł bez daně

Servopohon klapek Belimo SM230A-TP s krouticím momentem 20 Nm, napájený AC 100...240 V. Řízení Zavřít/Otevřít, 3bodové; doba chodu motoru je 150 s / 90°.

Je vybaven připojovacími svorkami, oboustranně použitelnou univerzální montážní svorkou 10...20 mm a tlačítkem pro ruční přestavení s možností aretace.

Dodání přibližně za 14 dní
Sdílet

Servopohon klapek Belimo SM230A-TP

Otočný servopohon pro regulaci klapek v technických systémech budov. Podle technického listu je určen pro vzduchové klapky o ploše až přibližně 4 m².

Hlavní vlastnosti a parametry

  • Krouticí moment motoru: 20 Nm.
  • Jmenovité napětí: AC 100...240 V; frekvence: 50/60 Hz.
  • Řízení: Zavřít/Otevřít, 3bodové.
  • Doba chodu motoru: 150 s / 90°; úhel natočení: max. 95°.
  • Směr pohybu se volí přepínačem: 0 (otáčení doleva) / 1 (otáčení doprava).
  • Ruční přestavení tlačítkem s možností aretace.
  • Oboustranně použitelná univerzální montážní svorka 10...20 mm; mechanické dorazy úhlu natočení jsou nastavitelné na obou stranách.
  • Připojení napájení a řízení: svorky 4 mm² (kabel ø4...10 mm, 3žilový).
  • Příkon: 2.5 W za provozu a 0.6 W v klidu; dimenzační výkon pro volbu vodičů: 6 VA.
  • Stupeň krytí IEC/EN: IP54; třída ochrany IEC/EN: II, zesílená izolace.
  • Teplota okolí: -30...50°C [-22...122°F].

  • Značka
    Belimo
  • Kód
    SM230A-TP
  • ean13
    7630498114373

  • Napětí AC/DC
    AC 100...240 V
  • Příkon (v provozu)
    2.5 W
  • Příkon (přidržování)
    0.6 W
  • Jmenovitý výkon
    6 VA
  • Připojení řízení napájení
    Svorky 4 mm² (kabel ø4...10 mm, 3žilový)
  • Typ ovládání
    Otevřít/zavřít, tříbodové
  • Stupeň krytí
    IP54
  • Stupeň krytí NEMA
    NEMA 2
  • Typ krytu
    UL Enclosure Type 2
  • Ruční ovládání
    Tlačítkem, s možností aretace
  • Doba pohybu (motor)
    150 s / 90°
  • Okolní teplota
    -30...50°C [-22...122°F]
  • Krouticí moment
    20 Nm
  • Směr pohybu – motor
    Volitelné přepínačem: 0 (otáčení doleva) / 1 (otáčení doprava)
  • Úhel otáčení
    95°
  • Mechanické připojení
    Oboustranná univerzální montážní svorka 10...20 mm

Techniczna karta katalogowa

Ke stažení (1.84MB)

Instrukcja montażu

Ke stažení (203.35KB)

EU Declaration of Conformity – SM230A-TP

Ke stažení (32.77KB)

Environmental Declaration – SM..

Ke stažení (72.47KB)
