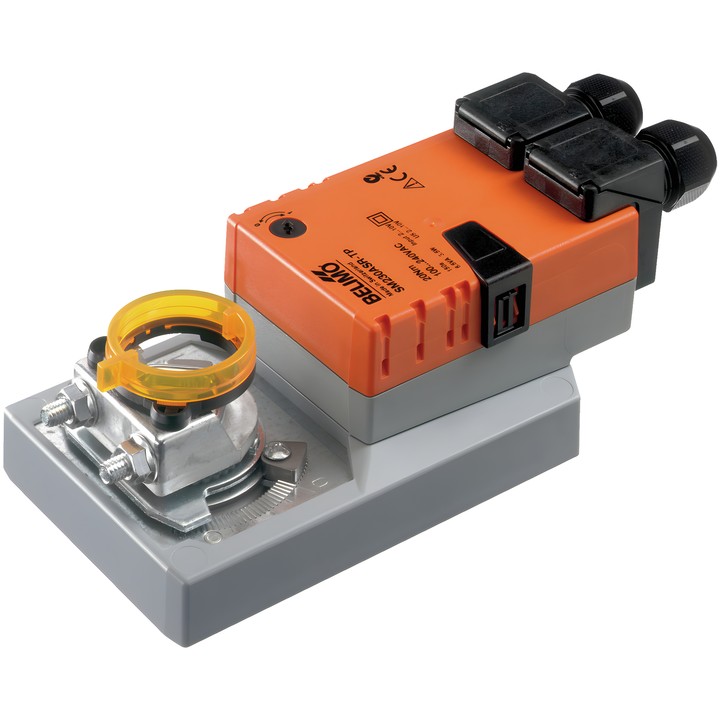

Belimo SM230ASR-TP - pohon klap s analogovým řízením

Belimo SM230ASR-TP - pohon klap s analogovým řízením

Belimo
1 026,62 zł
S DPH
834,65 zł bez daně

Pohon klap Belimo SM230ASR-TP s točivým momentem 20 Nm, napájením AC 100...240 V a řízením signálem 2...10 V. Doba přestavení je 150 s / 90° a rozsah zpětnovazebního signálu polohy je 2...10 V.

Dodání přibližně za 14 dní
Sdílet

Belimo SM230ASR-TP

Modulační pohon pro nastavování klap v technických systémech budov. Výrobce uvádí velikost klap do cca 4 m².

Hlavní vlastnosti

  • Točivý moment: 20 Nm; doba přestavení: 150 s / 90°.
  • Jmenovité napětí: AC 100...240 V, 50/60 Hz.
  • Pracovní rozsah řídicího signálu Y: 2...10 V; zpětnovazební signál polohy U: 2...10 V.
  • Příkon za provozu: 3.5 W; v klidové poloze: 1 W; pro dimenzování kabelů: 6.5 VA.
  • Úhel natočení: max. 95°, s mechanickými dorazy nastavitelnými na obou stranách.
  • Směr pohybu se volí přepínačem 0/1; ruční přestavení tlačítkem s možností aretace.
  • Oboustranně použitelná univerzální montážní svorka pro hřídel 10...20 mm; elektrické připojení přes svorky.
  • Stupeň krytí IEC/EN: IP54; třída ochrany IEC/EN: II, zesílená izolace.
  • Teplota okolí: -30...50°C [-22...122°F].

  • Značka
    Belimo
  • Kód
    SM230ASR-TP
  • ean13
    7630498114359

  • Napětí AC/DC
    AC 100...240 V
  • Příkon (v provozu)
    3.5 W
  • Příkon (přidržování)
    1 W
  • Jmenovitý výkon
    6.5 VA
  • Typ ovládání
    DC 2...10 V
  • Stupeň krytí
    IP54
  • Stupeň krytí NEMA
    NEMA 2
  • Typ krytu
    UL Enclosure Type 2
  • Ruční ovládání
    Tlačítkem, s možností aretace
  • Doba pohybu (motor)
    150 s / 90°
  • Napájecí připojení
    Svorky 4 mm² (kabel ø4...10 mm, 2žilový)
  • Okolní teplota
    -30...50°C [-22...122°F]
  • Krouticí moment
    20 Nm
  • Směr pohybu – motor
    Volitelné přepínačem 0/1
  • Úhel otáčení
    95°
  • Mechanické připojení
    Oboustranná univerzální montážní svorka 10...20 mm
  • Připojení řízení
    Svorky 4 mm² (kabel ø4...10 mm, 4žilový)

Techniczna karta katalogowa

Ke stažení (1.73MB)

Instrukcja montażu

Ke stažení (203.36KB)

EU Declaration of Conformity – SM230ASR-TP

Ke stažení (32.8KB)

Environmental Declaration – SM..

Ke stažení (72.49KB)
