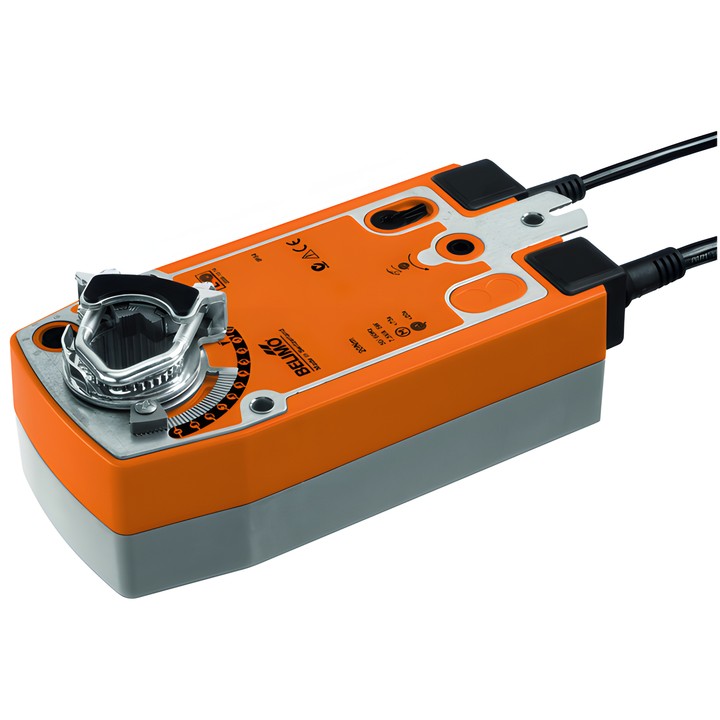

Belimo SF24A-SZ-S2 - analogový otočný pohon s bezpečnostní funkcí

Belimo SF24A-SZ-S2

Analogový otočný pohon s bezpečnostní funkcí pro nastavování klapek a ventilů v budovních systémech. Podle katalogového listu je určen pro vzduchové klapky o ploše až přibližně 4 m². Během provozu pohon napíná vratnou pružinu; po výpadku napájení pružina nastaví klapku do bezpečné polohy.

Hlavní vlastnosti a parametry

• Točivý moment motoru a bezpečnostní funkce: 20 Nm.
• Jmenovité napětí: AC/DC 24 V; frekvence jmenovitého napětí: 50/60 Hz.
• Pracovní rozsah Y: 0.5...10 V; zpětnovazební signál U: 0.5...10 V.
• Pomocné spínače: 2x SPDT, 1x 10% / 1x 11...100%.
• Doba chodu motoru: 150 s / 90°; doba chodu bezpečnostní funkce: <20 s @ -20...50°C, <60 s @ -30°C.
• Úhel natočení: max. 95°; možnost nastavení od 33% v krocích po 2,5% pomocí mechanického dorazu.
• Směr pohybu motoru se volí přepínačem L/R; směr pohybu bezpečnostní funkce se volí montáží L/P.
• Ruční nastavení pomocí kliky a blokovacího přepínače.
• Mechanické připojení: univerzální svorka 10...25.4 mm.
• Připojení napájení / řízení: kabel 1 m, 4x 0.75 mm²; připojení pomocného kontaktu: kabel 1 m, 6x 0.75 mm².
• Příkon během provozu: 4.5 W; v klidovém stavu: 1.5 W; jmenovitý příkon: 6.5 VA.
• Stupeň krytí pouzdra IEC/EN: IP54; okolní teplota: -30...50°C [-22...122°F].

Napájení musí být přivedeno přes bezpečnostní transformátor. Pohon je určen pro stacionární systémy vytápění, větrání a klimatizace.
