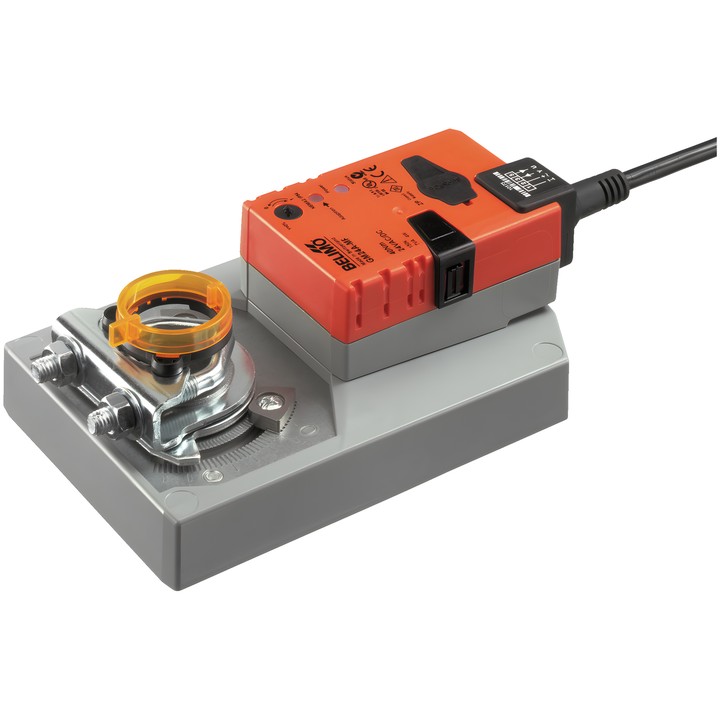

Belimo GM24A-MF - servopohon klapek 40 Nm

Belimo GM24A-MF – servopohon klapek

Konfigurovatelný servopohon určený k nastavování klapek v technických systémech budov. Podle technického listu je určen pro vzduchové klapky o ploše až přibližně 8 m².

Hlavní vlastnosti

• Točivý moment motoru: 40 Nm.
• Jmenovité napětí: AC/DC 24 V; frekvence jmenovitého napětí: 50/60 Hz.
• Modulační řízení: 2...10 V; zpětnovazební signál polohy: 2...10 V.
• Doba běhu motoru: 150 s / 90°; nastavitelný rozsah: 75...290 s.
• Úhel otáčení: max. 95°, s možností omezení na obou stranách mechanickými dorazy.
• Oboustranně přestavitelná univerzální montážní svorka pro hřídel 12...26.7 mm.
• Změna směru pohybu přepínačem 0/1; ruční přestavení tlačítkem s možností aretace.
• Připojení napájení a řízení: kabel 1 m, 4x 0.75 mm².
• Příkon za provozu: 4.5 W; v klidu: 1.5 W; dimenzační výkon: 7 VA.
• Stupeň krytí IEC/EN: IP54; třída ochrany IEC/EN: III, Safety Extra-Low Voltage (SELV).
• Teplota okolí: -30...50°C [-22...122°F].

Parametry zařízení lze upravovat pomocí Belimo Assistant 2 nebo ZTH EU. Servopohon umožňuje adaptaci rozsahu nastavení a synchronizaci; je chráněn proti přetížení a po dosažení koncové polohy se automaticky zastaví.
