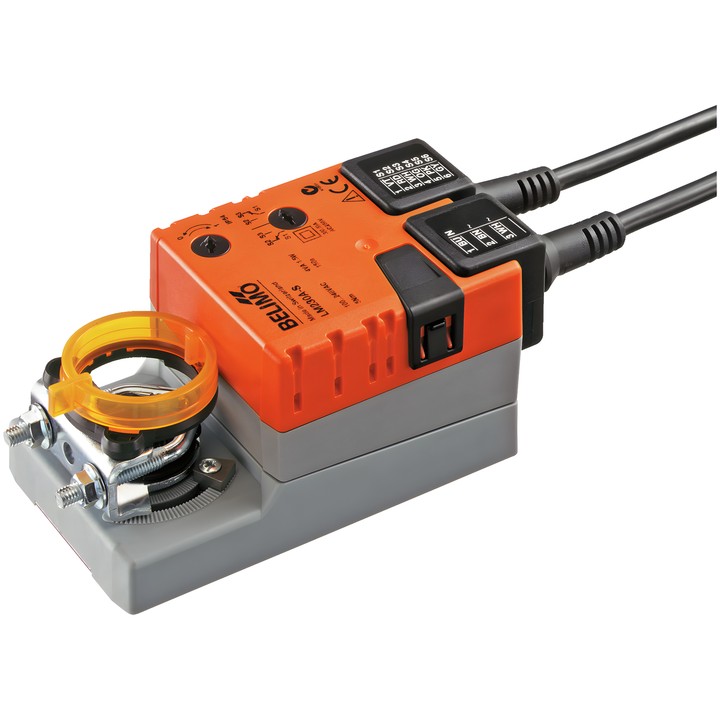

Belimo LM230A-S - Klappenantrieb 5 Nm

Belimo LM230A-S - Klappenantrieb 5 Nm

Belimo
547,04 zł
Bruttopreis
444,75 zł tax excluded

Drehantrieb Belimo LM230A-S für Klappen mit einem Drehmoment von 5 Nm. Versorgung AC 100...240 V, Auf/Zu- oder 3-Punkt-Steuerung, Laufzeit 150 s / 90°.

Mit integriertem Hilfsschalter 1x SPDT, Universalklemme für 6...20 mm und manueller Verstellung per Drucktaste. Schutzart IEC/EN IP54.

Lieferung in ca. 14 Tagen
Teilen

Klappenantrieb Belimo LM230A-S

Drehantrieb zur Positionierung von Klappen in technischen Gebäudeanlagen. Laut technischem Datenblatt ist er für Luftklappen mit einer Fläche von bis zu ca. 1 m² ausgelegt. Dieses Modell hat keine Rückstellfeder.

Wichtigste Merkmale und technische Daten

  • Motordrehmoment: 5 Nm.
  • Bemessungsspannung: AC 100...240 V; Frequenz: 50/60 Hz.
  • Steuerung: Auf/Zu, 3-Punkt.
  • Motorlaufzeit: 150 s / 90°; Drehwinkel: max. 95°.
  • Integrierter Hilfsschalter 1x SPDT, einstellbar im Bereich 0...100%.
  • Drehrichtung über Schalter wählbar: 0 (Drehung nach links) / 1 (Drehung nach rechts).
  • Manuelle Verstellung per Drucktaste mit Verriegelungsmöglichkeit; einstellbare mechanische Drehwinkelanschläge.
  • Universalklemme für Wellen mit 6...20 mm; mechanische, abnehmbare Stellungsanzeige.
  • Leistungsaufnahme: 1.5 W während der Bewegung, 0.5 W im Ruhezustand; Auslegungsleistung: 3.5 VA.
  • Anschluss für Versorgung und Steuerung sowie Anschluss des Hilfsschalters: jeweils mit 1 m Kabel, 3x 0.75 mm².
  • Schutzart IEC/EN IP54; Schutzklasse IEC/EN II, verstärkte Isolierung.
  • Umgebungstemperatur: -30...50°C [-22...122°F].

  • Marke
    Belimo
  • Artikel-Nr.
    LM230A-S
  • ean13
    7630498112188

  • AC/DC-Spannung
    AC 100...240 V
  • Anschluss Hilfsschalter
    Kabel 1 m, 3x 0.75 mm²
  • Leistungsaufnahme (Betrieb)
    1.5 W
  • Leistungsaufnahme (Halten)
    0.5 W
  • Nennleistung
    3,5 VA
  • Anschluss für die Versorgungsspannungsregelung
    Kabel 1 m, 3x 0.75 mm²
  • Steuerungsart
    Auf/Zu, 3-Punkt
  • Schutzart
    IP54
  • NEMA-Schutzart
    NEMA 2
  • Gehäusetyp
    UL Enclosure Type 2
  • Handverstellung
    Per Taste, mit Verriegelungsmöglichkeit
  • Laufzeit (Motor)
    150 s / 90°
  • Umgebungstemperatur
    -30...50°C [-22...122°F]
  • Hilfskontakte
    1x SPDT
  • Drehmoment
    5 Nm
  • Bewegungsrichtung – Motor
    Per Schalter wählbar: 0 (Drehung nach links) / 1 (Drehung nach rechts)
  • Drehwinkel
    95°
  • Mechanischer Anschluss
    Universalklemme 6...20 mm
