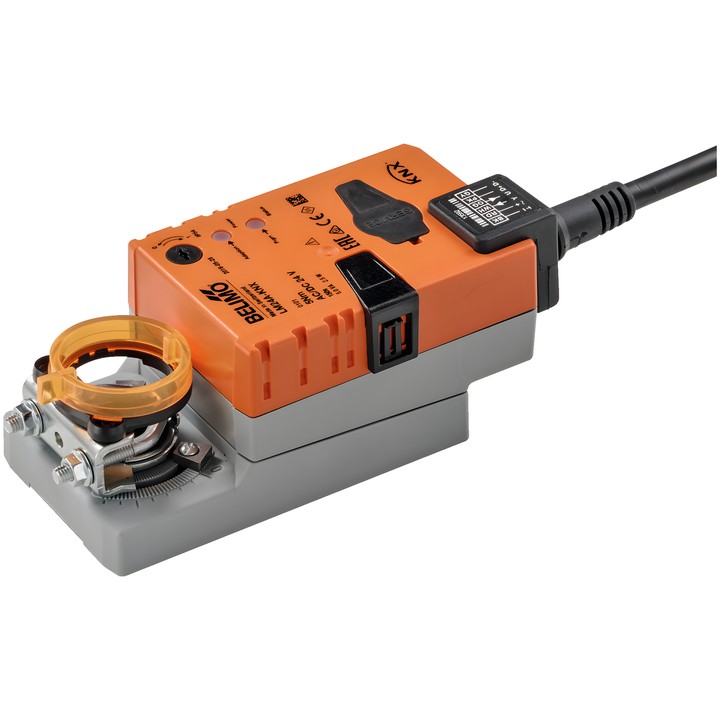

Belimo LM24A-KNX - Drehantrieb für Klappen

Belimo LM24A-KNX - Drehantrieb für Klappen

Belimo
926,29 zł
Bruttopreis
753,08 zł tax excluded

Der Drehantrieb Belimo LM24A-KNX für Klappen hat ein Drehmoment von 5 Nm, eine Versorgung mit AC/DC 24 V und KNX (S-Mode)-Kommunikation. Die Motorlaufzeit beträgt 150 s / 90° und kann im Bereich von 35...150 s eingestellt werden.

Das Gerät ermöglicht den Anschluss eines Sensors und die Weiterleitung seines Signals an KNX. Es verfügt über eine Universalklemme 6...20 mm, eine manuelle Verstellung per Drucktaste und die Schutzart IP54.

Lieferung in ca. 14 Tagen
Teilen

Belimo Drehantrieb LM24A-KNX

Ein kommunikativer Drehantrieb zur Einstellung von Klappen in technischen Gebäudeanlagen. Er ist mit einer KNX (S-Mode)-Schnittstelle und einem Eingang ausgestattet, an den ein passiver oder aktiver Sensor oder ein Schaltkontakt angeschlossen werden kann, um das Signal an KNX weiterzuleiten.

Wichtigste Merkmale und technische Daten

  • Motordrehmoment: 5 Nm; Versorgung: AC/DC 24 V, 50/60 Hz.
  • Steuerung und Kommunikation: KNX (S-Mode); Kommunikationsmedium: KNX TP.
  • Motorlaufzeit: 150 s / 90°; einstellbare Laufzeit: 35...150 s.
  • Leistungsaufnahme im Betrieb: 2.5 W; in Ruhestellung: 1.3 W; Auslegungsleistung für die Leitungsdimensionierung: 5 VA.
  • Bewegungsrichtung über Schalter 0/1 wählbar; manuelle Verstellung per Drucktaste mit Sperrmöglichkeit.
  • Einstellbarer Drehwinkel mit mechanischen Anschlägen und mechanischer Stellungsanzeige.
  • Mechanischer Anschluss: Universalklemme 6...20 mm; Versorgungs- und Steuerungsanschluss: Kabel 1 m, 6x 0.75 mm².
  • Schutzart IEC/EN IP54; Schutzklasse IEC/EN III, Safety Extra-Low Voltage (SELV).
  • Umgebungstemperatur: -30...50°C [-22...122°F].

Die Geräteparameter können mit Belimo Assistant 2 oder dem ETS-Tool konfiguriert werden. Die Adaption des Einstellbereichs kann manuell gestartet werden.

  • Marke
    Belimo
  • Artikel-Nr.
    LM24A-KNX
  • ean13
    7630498112256

  • AC/DC-Spannung
    AC/DC 24 V
  • Leistungsaufnahme (Betrieb)
    2.5 W
  • Leistungsaufnahme (Halten)
    1.3 W
  • Nennleistung
    5 VA
  • Anschluss für die Versorgungsspannungsregelung
    Kabel 1 m, 6x 0.75 mm²
  • Steuerungsart
    KNX (S-Mode)
  • Schutzart
    IP54
  • Handverstellung
    Per Taste, mit Verriegelungsmöglichkeit
  • Laufzeit (Motor)
    150 s / 90°
  • Variable Motorlaufzeit
    35...150 s
  • Umgebungstemperatur
    -30...50°C [-22...122°F]
  • Drehmoment
    5 Nm
  • Bewegungsrichtung – Motor
    Per Schalter wählbar 0/1
  • Mechanischer Anschluss
    Universalklemme 6...20 mm

Techniczna karta katalogowa

Download (3.69MB)

Instrukcja montażu

Download (656.48KB)

Techniczna karta katalogowa – LM24A-KNX

Download (3.69MB)

EU Declaration of Conformity – LM24A-KNX

Download (32.74KB)

Environmental Declaration – LM..

Download (72.44KB)
