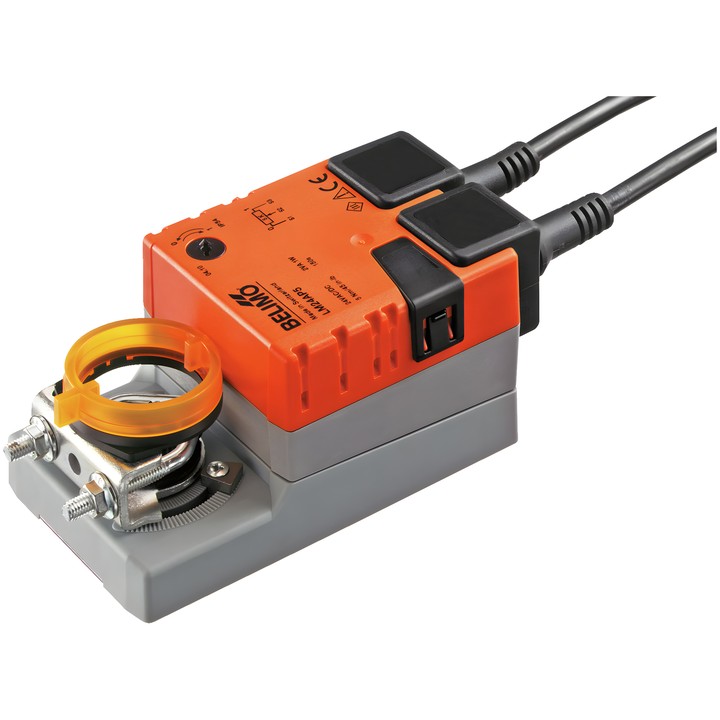

Belimo LM24AP5 - Klappenantrieb

Name: Belimo LM24AP5 - Klappenantrieb
Brand: Belimo
SKU: LM24AP5
Price: 1189.41 PLN
Availability: OutOfStock

Belimo

1.189,41 zł

Bruttopreis

967,00 zł tax excluded

Belimo LM24AP5 Klappenantrieb mit einem Drehmoment von 5 Nm, versorgt mit AC/DC 24 V. Unterstützt Auf/Zu- und 3-Punkt-Steuerung; die Motorlaufzeit beträgt 150 s / 90°.

Ausgestattet mit integriertem Rückmeldepotentiometer 5 kΩ, Universalklemme 6...20 mm und Drucktaste zur Handverstellung mit Arretiermöglichkeit.

Produkt nicht verfügbar

Wenn lieferbar, bitte benachrichtigen

Interested in this product? Drop us an email and we will let you know when it's available for order.

Belimo LM24AP5 Klappenantrieb

Das Modell LM24AP5 dient zur Positionierung von Klappen in technischen Gebäudeanlagen. Laut technischem Datenblatt ist es für Luftklappen mit einer Fläche von bis zu ca. 1 m² vorgesehen.

Wichtigste Merkmale und Kenndaten

Motordrehmoment: 5 Nm; Nennspannung: AC/DC 24 V, 50/60 Hz.
Steuerung: Auf/Zu, 3-Punkt; Motorlaufzeit: 150 s / 90°.
Integriertes Rückmeldepotentiometer: 5 kΩ; Positionsrückmeldesignal 0...100%.
Drehwinkel: max. 95°, beidseitig begrenzbar durch einstellbare mechanische Anschläge.
Bewegungsrichtung per Schalter wählbar: 0 (Drehung nach links) / 1 (Drehung nach rechts).
Handverstellung per Drucktaste mit Arretiermöglichkeit; mechanische Stellungsanzeige.
Mechanischer Anschluss: Universalklemme 6...20 mm.
Leistungsaufnahme während der Bewegung: 1 W; in Ruhestellung: 0.2 W; Auslegungsleistung für die Leitungsdimensionierung: 1.5 VA.
Separate Kabel von 1 m, 3x 0.75 mm², für den Versorgungs- und Steueranschluss sowie den Anschluss des Potentiometers.
Schutzart IEC/EN: IP54; Schutzklasse IEC/EN: III, Safety Extra-Low Voltage (SELV).
Umgebungstemperatur: -30...50°C [-22...122°F].

Marke

Belimo
Artikel-Nr.

LM24AP5
ean13

7630498112294

AC/DC-Spannung

AC/DC 24 V
Leistungsaufnahme (Betrieb)

1 W
Leistungsaufnahme (Halten)

0.2 W
Nennleistung

1.5 VA
Anschluss für die Versorgungsspannungsregelung

Kabel 1 m, 3x 0.75 mm²
Steuerungsart

Auf/Zu, 3-Punkt
Schutzart

IP54
NEMA-Schutzart

NEMA 2
Gehäusetyp

UL Enclosure Type 2
Handverstellung

Per Taste, mit Verriegelungsmöglichkeit
Laufzeit (Motor)

150 s / 90°
Umgebungstemperatur

-30...50°C [-22...122°F]
Drehmoment

5 Nm
Bewegungsrichtung – Motor

Per Schalter wählbar: 0 (Drehung nach links) / 1 (Drehung nach rechts)
Drehwinkel

95°
Mechanischer Anschluss

Universalklemme 6...20 mm
Potentiometer

5 kΩ
Potentiometeranschluss

Kabel, 3x 0.75 mm²
