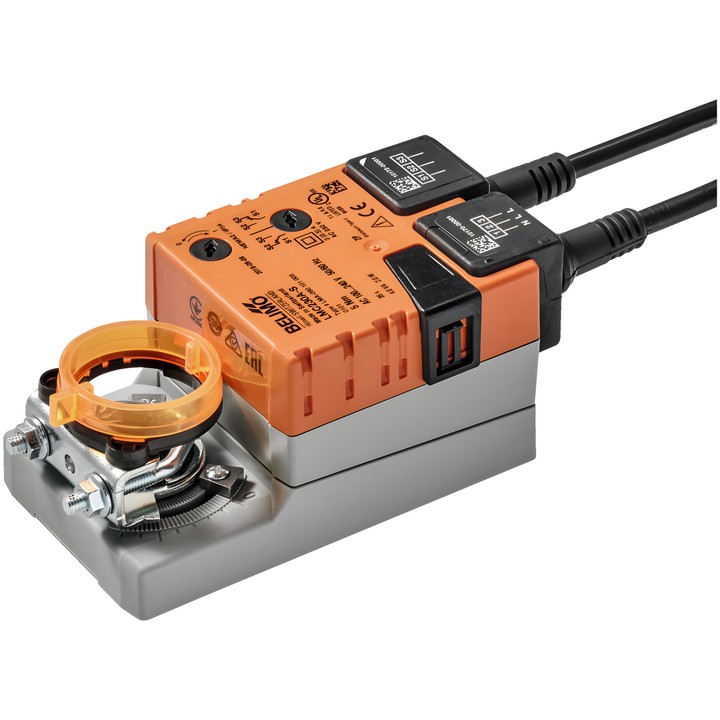

Belimo LMC230A-S - Klappenantrieb 5 Nm

Belimo LMC230A-S Klappenantrieb

Drehantrieb zur Einstellung von Klappen in technischen Gebäudeanlagen. Laut technischem Datenblatt ist er für Luftklappen mit einer Fläche von bis zu ca. 1 m² vorgesehen.

Wichtige Merkmale

• Motordrehmoment: 5 Nm; Laufzeit: 35 s / 90°.
• Nennspannung: AC 100...240 V, 50/60 Hz; Auf/Zu- und 3-Punkt-Steuerung.
• 1x SPDT-Hilfsschalter, im Bereich von 0...100% einstellbar.
• Drehwinkel: max. 95°, beidseitig durch einstellbare mechanische Anschläge begrenzt.
• Bewegungsrichtung über Schalter wählbar: 0 (Drehung nach links) / 1 (Drehung nach rechts).
• Handverstellung per Taste mit Verriegelungsmöglichkeit; mechanische, aufsteckbare Stellungsanzeige.
• Universalklemme 6...20 mm zur Montage auf der Klappenachse.
• Leistungsaufnahme im Betrieb: 2 W; in Ruhestellung: 0.5 W; Auslegungsleistung für die Kabeldimensionierung: 4 VA.
• Stromversorgungs-/Steueranschluss und Hilfsschalteranschluss: separate Kabel, 1 m, 3x 0.75 mm².
• Schutzart IEC/EN: IP54; Schutzklasse IEC/EN: II, verstärkte Isolierung.
• Umgebungstemperatur: -30...50°C [-22...122°F].
