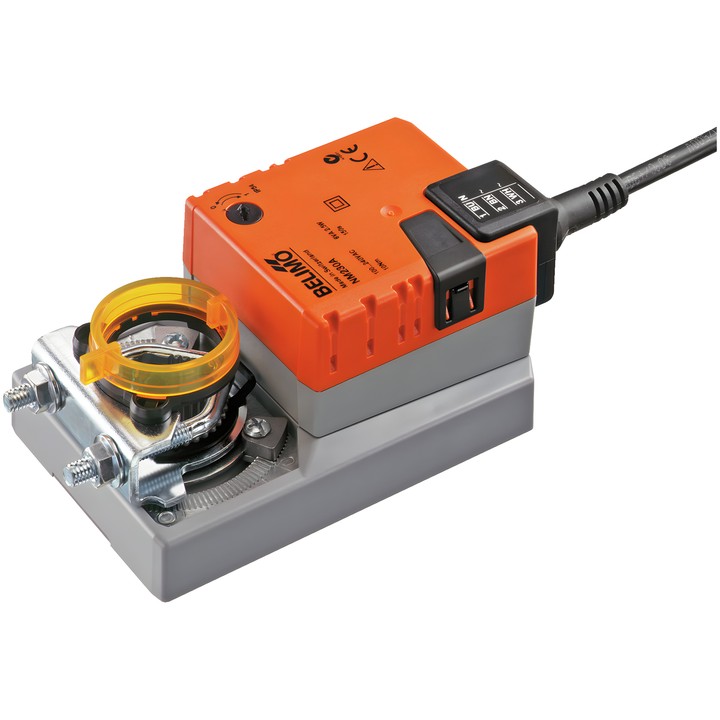

Belimo NM230A - Klappenantrieb

Belimo NM230A Klappenantrieb

Antrieb zur Regelung von Luftklappen in stationären Heizungs-, Lüftungs- und Klimaanlagen. Laut technischem Datenblatt ist er für Klappen mit einer Fläche von bis zu ca. 2 m² vorgesehen.

Wichtige Merkmale und technische Daten

• Motordrehmoment: 10 Nm.
• Nennspannung: AC 100...240 V; Frequenz: 50/60 Hz.
• Steuerung: Auf/Zu, 3-Punkt.
• Motorlaufzeit: 150 s / 90°; maximaler Drehwinkel: 95°.
• Bewegungsrichtung über Schalter wählbar: 0 (Drehung nach links) / 1 (Drehung nach rechts).
• Manuelle Verstellung per Drucktaste mit Verriegelungsmöglichkeit; der Drehwinkel ist mit mechanischen Begrenzern auf beiden Seiten einstellbar.
• Mechanischer Anschluss: Universalklemme 8...26.7 mm; mechanische Stellungsanzeige.
• Stromversorgungs- und Steuerungsanschluss: Kabel 1 m, 3x 0.75 mm².
• Leistungsaufnahme im Betrieb: 2.5 W; in Ruhestellung: 0.6 W; Dimensionierungsleistung für die Leitungen: 5.5 VA.
• Schutzart IEC/EN: IP54; Schutzklasse IEC/EN: II, verstärkte Isolierung.
• Umgebungstemperatur: -30...50°C [-22...122°F].

Der Antrieb ist gegen Überlast geschützt und stoppt automatisch beim Erreichen des Endanschlags. Endschalter sind nicht erforderlich.
