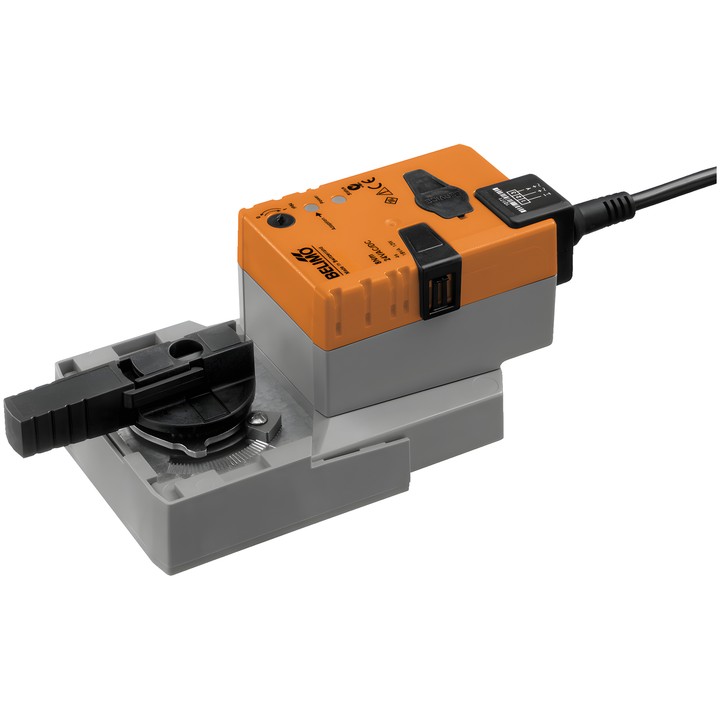

Belimo NRQ24A-SR - Drehantrieb für Kugelhähne

Belimo NRQ24A-SR

Modulierender Drehantrieb für Kugelhähne. Das Steuersignal Y bestimmt die Position des Antriebs, während das Rückmeldesignal U das elektrische Auslesen der Position ermöglicht.

Wichtigste Merkmale und technische Daten

• Drehmoment: 8 Nm.
• Bemessungsspannung: AC/DC 24 V; Frequenz: 50/60 Hz.
• Arbeitsbereich Y: 2...10 V; Positionsrückmeldesignal U: 2...10 V.
• Motorlaufzeit: 9 s / 90°.
• Leistungsaufnahme im Betrieb: 13 W; im Ruhezustand: 2 W; für die Kabelauslegung: 23 VA.
• Anschluss für Versorgung und Steuerung: Kabel 1 m, 4x 0.75 mm².
• Manuelle Verstellung per Drucktaste mit Verriegelungsmöglichkeit; mechanische Stellungsanzeige.
• Einstellbarer Drehwinkel mit mechanischen Anschlägen; Anpassung des Einstellbereichs manuell, beim ersten Einschalten der Versorgung automatisch.
• Schutzart IEC/EN: IP54; Schutzklasse IEC/EN: III, Safety Extra-Low Voltage (SELV).
• Umgebungstemperatur: -30...40°C.
