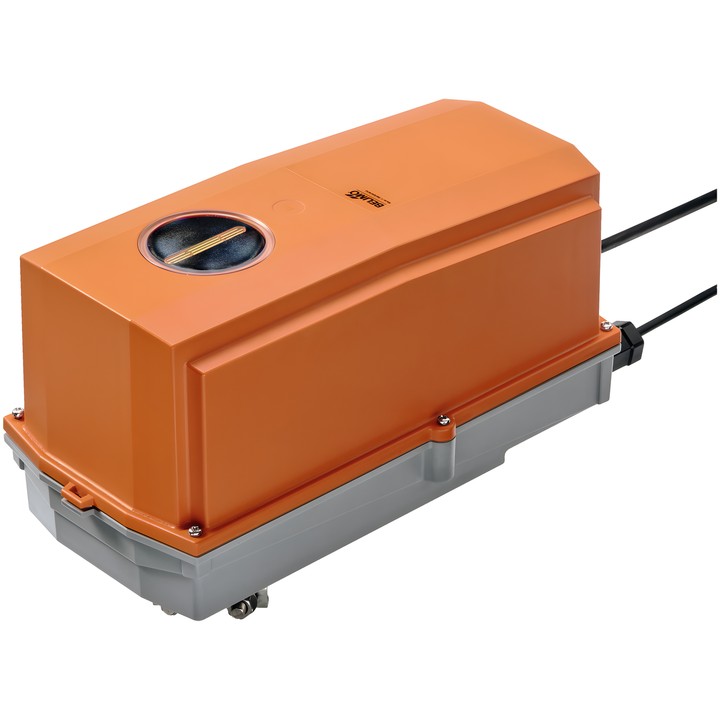

Belimo SF24G-SR-S2-L - Drehantrieb für Klappen mit Sicherheitsfunktion

Belimo SF24G-SR-S2-L

Modulierender Drehantrieb mit Sicherheitsfunktion zur Regelung von Klappen in technischen Gebäudeanlagen. Bei einer Unterbrechung der Spannungsversorgung bringt die Feder die Klappe in die Sicherheitsstellung. Der Antrieb ist unter anderem für Außenanwendungen vorgesehen; die Dokumentation nennt Beständigkeit gegen Regen, Schnee, UV-Strahlung, Staub und Luftfeuchtigkeit.

Wichtigste Merkmale und technische Daten

• Drehmoment von Motor und Sicherheitsfunktion: 20 Nm.
• Bemessungsspannung: AC/DC 24 V; Bemessungsspannungsfrequenz: 50/60 Hz.
• Arbeitsbereich Y: 2...10 V; Positionsrückmeldung U: 2...10 V.
• Motorlaufzeit: 150 s / 90°; Laufzeit der Sicherheitsfunktion: <20 s @ -20...50°C, <60 s @ -30°C.
• Hilfsschalter: 2x SPDT, 1x 10% / 1x 11...100%.
• Drehwinkel: max. 95°; Einstellung über mechanischen Anschlag.
• Mechanischer Anschluss: Universalklemme 12...26.7 mm.
• Manuelle Verstellung mit Kurbel und Verriegelungsschalter; mechanische Stellungsanzeige.
• Schutzart: IP66/67; NEMA 4X; UL Enclosure Type 4X.
• Umgebungstemperatur: -30...50°C [-22...122°F].

Anschluss für Versorgung und Steuerung: Kabel 1 m, 4x 0.75 mm², FRNC (halogenfrei). Anschluss der Hilfsschalter: Kabel 1 m, 6x 0.75 mm², FRNC (halogenfrei).

Montagehinweis: Beide integrierten Schalter müssen entweder mit Netzspannung oder mit Sicherheitskleinspannung versorgt werden; eine Kombination dieser Spannungsarten ist nicht zulässig.
