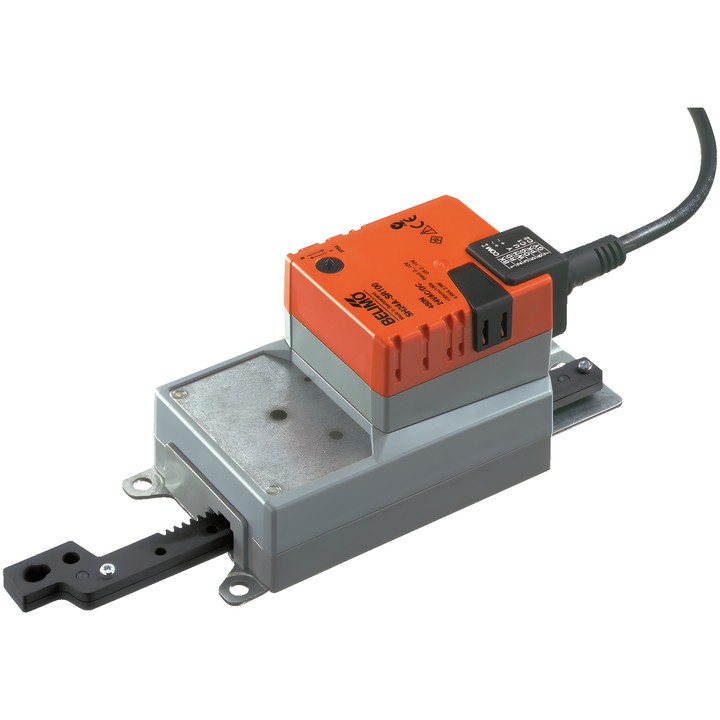

Belimo SH24A-SR100 - Linearantrieb für Klappen und Schieber

Belimo SH24A-SR100 - Linearantrieb für Klappen und Schieber

Belimo
956,33 zł
Bruttopreis
777,50 zł tax excluded

Linearantrieb Belimo SH24A-SR100 zur Regelung von Klappen und Schiebern in technischen Gebäudeanlagen. Kraft 450 N, Versorgung AC/DC 24 V, modulierende Ansteuerung 2...10 V und Positionsrückmeldung 2...10 V.

Hub 100 mm (max. 100 mm, feste Einstellung), Laufzeit 150 s / 100 mm und Schutzart IP54.

Lieferung in ca. 14 Tagen
Teilen

Belimo SH24A-SR100 – Linearantrieb

Antrieb zur Regelung von Klappen und Schiebern in stationären Heizungs-, Lüftungs- und Klimaanlagen. Laut technischem Datenblatt ist er für Luftklappen mit einer Fläche von bis zu ca. 3 m² geeignet.

Wichtigste Merkmale

  • Antriebskraft: 450 N; Nennversorgung: AC/DC 24 V, 50/60 Hz.
  • Modulierende Ansteuerung: 2...10 V; Positionsrückmeldung: 2...10 V.
  • Hub: 100 mm; max. 100 mm, feste Einstellung. Motorlaufzeit: 150 s / 100 mm.
  • Bewegungsrichtung des Motors per Schalter wählbar; manuelle Verstellung per Drucktaste, mit Arretiermöglichkeit.
  • Leistungsaufnahme im Betrieb: 2.5 W; in Ruhestellung: 0.4 W; zur Kabeldimensionierung: 4.5 VA.
  • Anschluss für Versorgung und Steuerung: Kabel 1 m, 4x 0.75 mm².
  • Schutzart IEC/EN: IP54; Schutzklasse IEC/EN: III, Safety Extra-Low Voltage (SELV).
  • Umgebungstemperatur: -30...50°C [-22...122°F].

Der Antrieb ist gegen Überlast geschützt und stoppt automatisch beim Erreichen des Endanschlags. Bei auftretenden Querkräften verlangt die Dokumentation den Einsatz geeigneter Montagezubehörteile.

  • Marke
    Belimo
  • Artikel-Nr.
    SH24A-SR100
  • ean13
    7630498114274

  • AC/DC-Spannung
    AC/DC 24 V
  • Leistungsaufnahme (Betrieb)
    2.5 W
  • Leistungsaufnahme (Halten)
    0.4 W
  • Nennleistung
    4.5 VA
  • Anschluss für die Versorgungsspannungsregelung
    Kabel 1 m, 4x 0.75 mm²
  • Steuerungsart
    DC 2...10 V
  • Schutzart
    IP54
  • NEMA-Schutzart
    NEMA 2
  • Gehäusetyp
    UL Enclosure Type 2
  • Kraft
    450 N
  • Handverstellung
    Per Taste, mit Verriegelungsmöglichkeit
  • Hub
    100 mm
  • Laufzeit (Motor)
    150 s / 100 mm
  • Umgebungstemperatur
    -30...50°C [-22...122°F]
  • Bewegungsrichtung – Motor
    Über Schalter wählbar

Techniczna karta katalogowa

Download (1.07MB)

Instrukcja montażu

Download (486.72KB)

EU Declaration of Conformity – SH24A-SR100

Download (32.8KB)

Environmental Declaration – SH..100..

Download (71.94KB)
