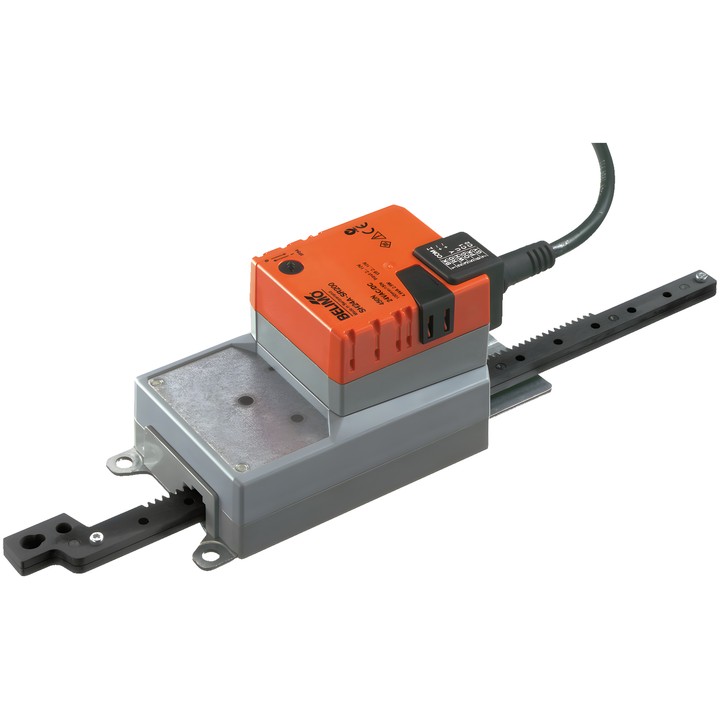

Belimo SH24A-SR200 - modulierender Linearantrieb

Belimo SH24A-SR200 - modulierender Linearantrieb

Belimo
1.001,31 zł
Bruttopreis
814,07 zł tax excluded

Belimo SH24A-SR200 Linearantrieb zur Regelung von Klappen und Schiebern in gebäudetechnischen Anlagen. Kraft 450 N, Versorgung AC/DC 24 V und modulierende Ansteuerung 2...10 V.

Hub 200 mm, Laufzeit 150 s / 100 mm, Positionsrückmeldesignal 2...10 V und Schutzart IP54.

Lieferung in ca. 14 Tagen
Teilen

Belimo SH24A-SR200

Modulierender Linearantrieb zur Regelung von Klappen und Schiebern in gebäudetechnischen Anlagen. Das technische Datenblatt gibt eine Luftklappengröße von bis zu ca. 3 m² an.

Wichtigste Merkmale und technische Daten

  • Motorkraft: 450 N; Hub: 200 mm (max. 200 mm, feste Einstellung).
  • Bemessungsspannung: AC/DC 24 V; Frequenz: 50/60 Hz.
  • Modulierende Ansteuerung: 2...10 V; Positionsrückmeldesignal: 2...10 V.
  • Motorlaufzeit: 150 s / 100 mm.
  • Leistungsaufnahme im Betrieb: 2.5 W; im Ruhezustand: 0.4 W; zur Kabeldimensionierung: 4.5 VA.
  • Bewegungsrichtung über Schalter wählbar; manuelle Verstellung per Drucktaste mit Verriegelungsmöglichkeit.
  • Versorgungs- und Steueranschluss: Kabel 1 m, 4x 0.75 mm².
  • Schutzart IEC/EN: IP54; Schutzklasse IEC/EN: III, Safety Extra-Low Voltage (SELV).
  • Umgebungstemperatur: -30...50°C [-22...122°F].

Der Antrieb ist gegen Überlast geschützt und stoppt automatisch beim Erreichen des Endanschlags.

  • Marke
    Belimo
  • Artikel-Nr.
    SH24A-SR200
  • ean13
    7630498114281

  • AC/DC-Spannung
    AC/DC 24 V
  • Leistungsaufnahme (Betrieb)
    2.5 W
  • Leistungsaufnahme (Halten)
    0.4 W
  • Nennleistung
    4.5 VA
  • Anschluss für die Versorgungsspannungsregelung
    Kabel 1 m, 4x 0.75 mm²
  • Steuerungsart
    DC 2...10 V
  • Schutzart
    IP54
  • NEMA-Schutzart
    NEMA 2
  • Gehäusetyp
    UL Enclosure Type 2
  • Kraft
    450 N
  • Handverstellung
    Per Taste, mit Verriegelungsmöglichkeit
  • Hub
    200 mm
  • Laufzeit (Motor)
    150 s / 100 mm
  • Umgebungstemperatur
    -30...50°C [-22...122°F]
  • Bewegungsrichtung – Motor
    Über Schalter wählbar

Techniczna karta katalogowa

Download (971.1KB)

Instrukcja montażu

Download (486.72KB)

EU Declaration of Conformity – SH24A-SR200

Download (32.8KB)

Environmental Declaration – SH..200..

Download (71.93KB)
