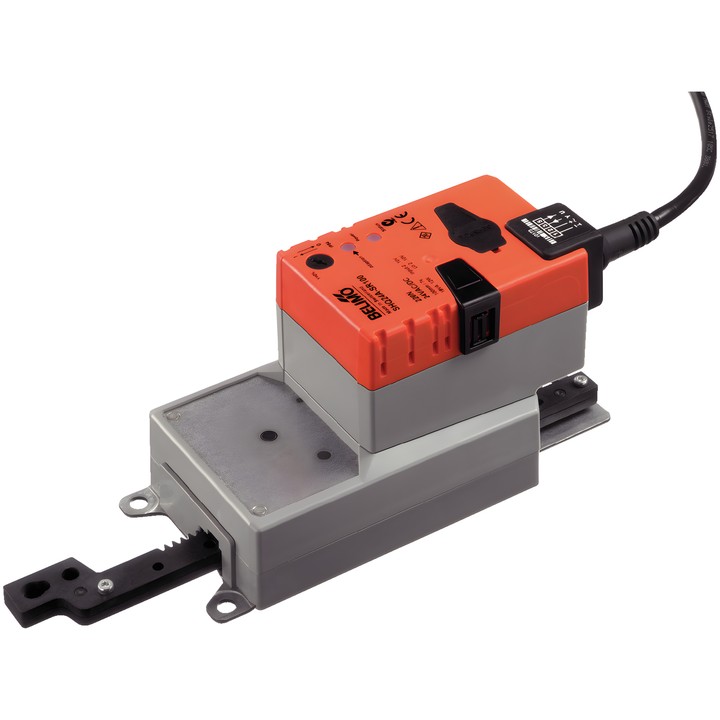

Belimo SHQ24A-SR100 - modulierender Linearstellantrieb

Belimo SHQ24A-SR100 – Linearstellantrieb

Modulierender Linearstellantrieb zur Regelung von Klappen und Schiebern in gebäudetechnischen Anlagen. Laut technischem Datenblatt für Luftklappen mit einer Fläche von bis zu ca. 1.3 m² vorgesehen.

Wichtigste technische Daten

• Stellkraft: 200 N; Versorgung: AC/DC 24 V, 50/60 Hz.
• Modulierende Ansteuerung: 2...10 V; Positionsrückmeldung: 2...10 V.
• Hub: 100 mm; max. 100 mm, in 20-mm-Schritten einstellbar, bei einem minimal zulässigen Hub von 40 mm.
• Motorlaufzeit: 7 s / 100 mm.
• Leistungsaufnahme während der Bewegung: 13 W; in Ruhestellung: 2 W; zur Kabeldimensionierung: 23 VA.
• Anschluss für Versorgung und Steuerung: Kabel 1 m, 4x 0.75 mm².
• Bewegungsrichtung per Schalter wählbar; manuelle Verstellung per Drucktaste mit Verriegelungsmöglichkeit.
• Anpassung des Einstellbereichs manuell sowie automatisch bei der ersten Inbetriebnahme.
• Schutzart IEC/EN IP54; Schutzklasse IEC/EN III, Safety Extra-Low Voltage (SELV).
• Umgebungstemperatur: -30...40°C [-22...104°F].
