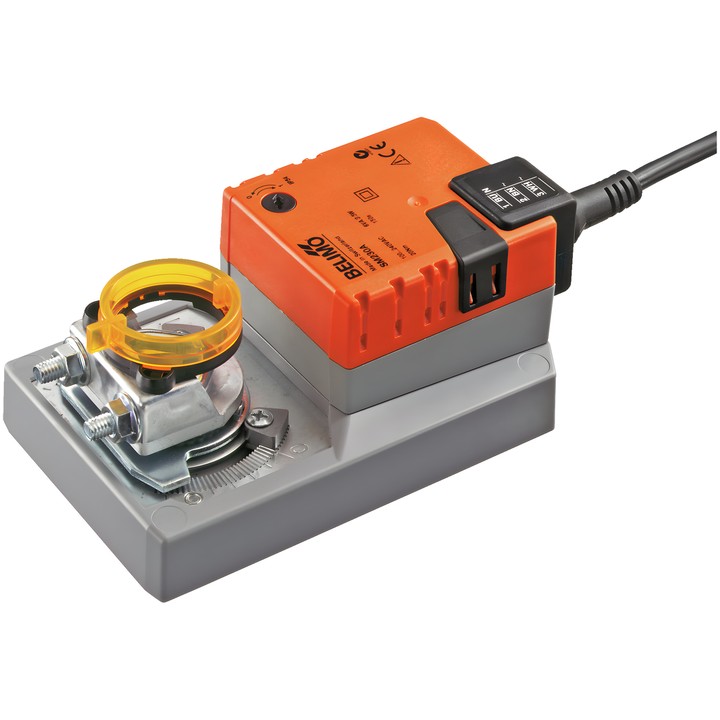

Belimo SM230A - Klappenantrieb

Belimo SM230A - Klappenantrieb

Belimo
666,89 zł
Bruttopreis
542,19 zł tax excluded

Drehantrieb für Klappen Belimo SM230A mit einem Drehmoment von 20 Nm, Versorgungsspannung AC 100...240 V. Unterstützt Zu/Auf- und 3-Punkt-Steuerung; die Laufzeit beträgt 150 s / 90°.

Ausgestattet mit einer reversiblen Universal-Klemmhalterung 10...20 mm, manueller Verstellung per Drucktaste und mechanischen Drehwinkelbegrenzern.

Lieferung in ca. 14 Tagen
Teilen

Belimo SM230A – Klappenantrieb

Antrieb zur Einstellung von Klappen in technischen Gebäudeanlagen. Laut technischem Datenblatt ist er für Luftklappen mit einer Fläche von bis zu ca. 4 m² ausgelegt.

Wichtigste Merkmale und technische Daten

  • Drehmoment: 20 Nm.
  • Bemessungsspannung: AC 100...240 V; Frequenz: 50/60 Hz.
  • Steuerung: Zu/Auf, 3-Punkt.
  • Motorlaufzeit: 150 s / 90°; maximaler Drehwinkel: 95°.
  • Bewegungsrichtung über Schalter wählbar: 0 (Drehung nach links) / 1 (Drehung nach rechts).
  • Manuelle Verstellung per Drucktaste mit Verriegelungsmöglichkeit; Drehwinkel durch einstellbare mechanische Anschläge begrenzt.
  • Reversible Universal-Klemmhalterung 10...20 mm; mechanische, abnehmbare Stellungsanzeige.
  • Stromversorgungs- und Steuerungsanschluss: Kabel 1 m, 3x 0.75 mm².
  • Leistungsaufnahme während der Bewegung: 2.5 W; im Ruhezustand: 0.6 W; Wert zur Kabeldimensionierung: 6 VA.
  • Schutzart IEC/EN: IP54; Schutzklasse IEC/EN: II, verstärkte Isolierung.
  • Umgebungstemperatur: -30...50°C [-22...122°F].

  • Marke
    Belimo
  • Artikel-Nr.
    SM230A
  • ean13
    7630498114311

  • AC/DC-Spannung
    AC 100...240 V
  • Leistungsaufnahme (Betrieb)
    2.5 W
  • Leistungsaufnahme (Halten)
    0.6 W
  • Nennleistung
    6 VA
  • Anschluss für die Versorgungsspannungsregelung
    Kabel 1 m, 3x 0.75 mm²
  • Steuerungsart
    Auf/Zu, 3-Punkt
  • Schutzart
    IP54
  • NEMA-Schutzart
    NEMA 2
  • Gehäusetyp
    UL Enclosure Type 2
  • Handverstellung
    Per Taste, mit Verriegelungsmöglichkeit
  • Laufzeit (Motor)
    150 s / 90°
  • Umgebungstemperatur
    -30...50°C [-22...122°F]
  • Drehmoment
    20 Nm
  • Bewegungsrichtung – Motor
    Per Schalter wählbar: 0 (Drehung nach links) / 1 (Drehung nach rechts)
  • Drehwinkel
    95°
  • Mechanischer Anschluss
    Umkehrbare Universal-Montageklemme 10...20 mm
