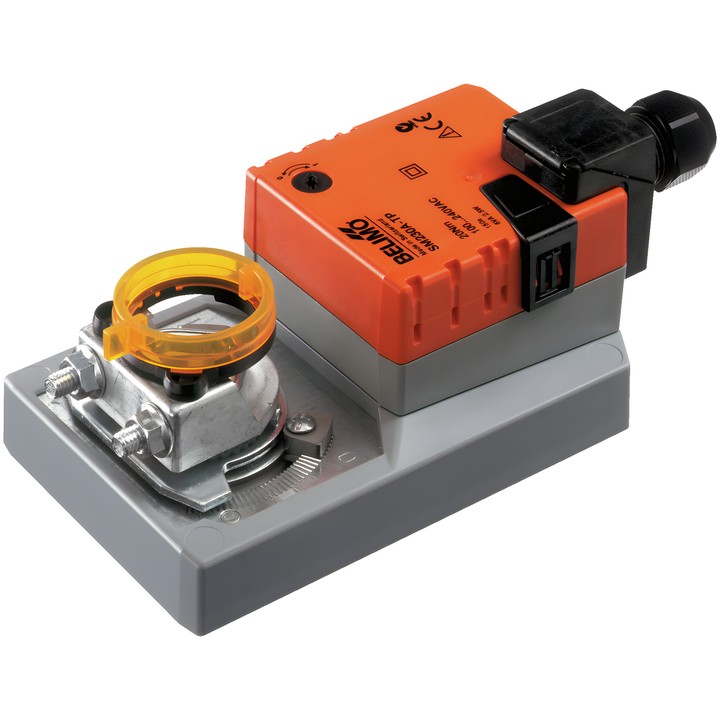

Belimo SM230A-TP - Klappenantrieb

Belimo SM230A-TP - Klappenantrieb

Belimo
666,89 zł
Bruttopreis
542,19 zł tax excluded

Belimo SM230A-TP Klappenantrieb mit einem Drehmoment von 20 Nm, versorgt mit AC 100...240 V. Auf/Zu-Steuerung, 3-Punkt; die Laufzeit des Motors beträgt 150 s / 90°.

Ausgestattet mit Anschlussklemmen, einer umkehrbaren Universal-Montageklemme 10...20 mm und einem Druckknopf zur Handverstellung mit Arretiermöglichkeit.

Lieferung in ca. 14 Tagen
Teilen

Belimo SM230A-TP Klappenantrieb

Drehantrieb zur Regelung von Klappen in technischen Gebäudeanlagen. Laut technischem Datenblatt ist er für Luftklappen mit einer Fläche von bis zu ca. 4 m² vorgesehen.

Wichtigste Merkmale und Kenndaten

  • Motordrehmoment: 20 Nm.
  • Bemessungsspannung: AC 100...240 V; Frequenz: 50/60 Hz.
  • Steuerung: Auf/Zu, 3-Punkt.
  • Laufzeit des Motors: 150 s / 90°; Drehwinkel: max. 95°.
  • Bewegungsrichtung über Schalter wählbar: 0 (Drehung nach links) / 1 (Drehung nach rechts).
  • Handverstellung per Druckknopf mit Arretiermöglichkeit.
  • Umkehrbare Universal-Montageklemme 10...20 mm; mechanische Drehwinkelanschläge beidseitig einstellbar.
  • Anschluss für Versorgung und Steuerung: Klemmen 4 mm² (Kabel ø4...10 mm, 3-adrig).
  • Leistungsaufnahme: 2.5 W im Betrieb und 0.6 W im Ruhezustand; Bemessungsleistung für die Kabelauswahl: 6 VA.
  • Schutzart IEC/EN: IP54; Schutzklasse IEC/EN: II, verstärkte Isolierung.
  • Umgebungstemperatur: -30...50°C [-22...122°F].

  • Marke
    Belimo
  • Artikel-Nr.
    SM230A-TP
  • ean13
    7630498114373

  • AC/DC-Spannung
    AC 100...240 V
  • Leistungsaufnahme (Betrieb)
    2.5 W
  • Leistungsaufnahme (Halten)
    0.6 W
  • Nennleistung
    6 VA
  • Anschluss für die Versorgungsspannungsregelung
    Klemmen 4 mm² (Kabel ø4...10 mm, 3-adrig)
  • Steuerungsart
    Auf/Zu, 3-Punkt
  • Schutzart
    IP54
  • NEMA-Schutzart
    NEMA 2
  • Gehäusetyp
    UL Enclosure Type 2
  • Handverstellung
    Per Taste, mit Verriegelungsmöglichkeit
  • Laufzeit (Motor)
    150 s / 90°
  • Umgebungstemperatur
    -30...50°C [-22...122°F]
  • Drehmoment
    20 Nm
  • Bewegungsrichtung – Motor
    Per Schalter wählbar: 0 (Drehung nach links) / 1 (Drehung nach rechts)
  • Drehwinkel
    95°
  • Mechanischer Anschluss
    Umkehrbare Universal-Montageklemme 10...20 mm
