Belimo SM24AP5 - Klappenantrieb

Belimo SM24AP5 - Klappenantrieb

Belimo
978,50 zł
Bruttopreis
795,53 zł tax excluded

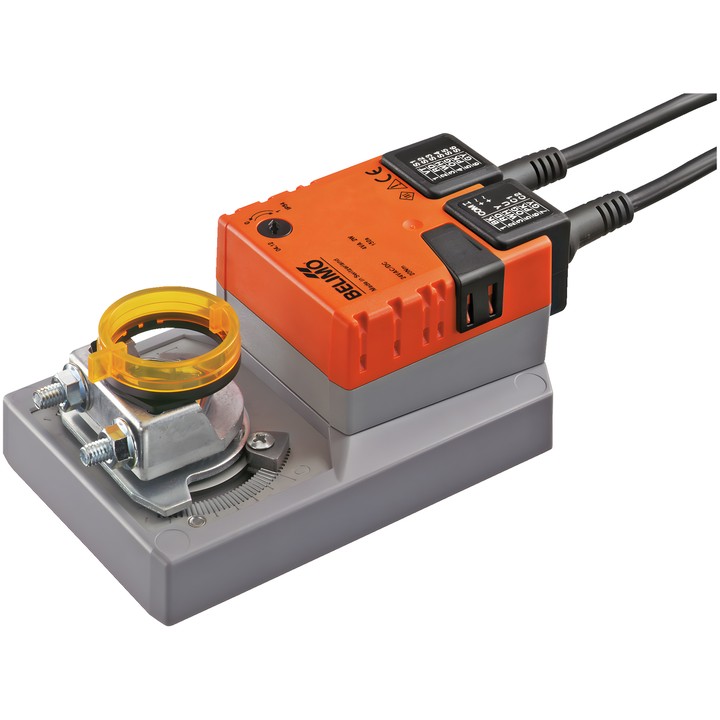

Belimo SM24AP5 Klappenantrieb mit einem Drehmoment von 20 Nm, betrieben mit AC/DC 24 V. Unterstützt Auf/Zu- und 3-Punkt-Steuerung; die Laufzeit beträgt 150 s / 90°.

Ausgestattet mit einem Rückmeldepotentiometer 5 kΩ, manueller Verstellung per Drucktaste mit Arretiermöglichkeit und umkehrbarer Montageklemme 10...20 mm.

Lieferung in ca. 14 Tagen
Teilen

Belimo SM24AP5 – Klappenantrieb

Antrieb zur Regelung von Luftklappen in technischen Gebäudeanlagen. Laut technischem Datenblatt ist er für Klappen mit einer Fläche von bis zu ca. 4 m² vorgesehen.

Wichtigste Merkmale und technische Daten

  • Drehmoment: 20 Nm; Nennspannung: AC/DC 24 V; Nennspannungsfrequenz: 50/60 Hz.
  • Steuerung: Auf/Zu, 3-Punkt; Motorlaufzeit: 150 s / 90°.
  • Rückmeldepotentiometer: 5 kΩ; Positionssignal 0...100%.
  • Leistungsaufnahme im Betrieb: 2 W; in Ruhestellung: 0.2 W; Auslegungsleistung für die Kabeldimensionierung: 4 VA.
  • Bewegungsrichtung über Schalter wählbar: 0 (Drehung nach links) / 1 (Drehung nach rechts).
  • Drehwinkel: max. 95°, beidseitig durch mechanische Anschläge begrenzbar.
  • Manuelle Verstellung per Drucktaste mit Arretiermöglichkeit; mechanische Stellungsanzeige.
  • Mechanischer Anschluss: umkehrbare Universal-Montageklemme 10...20 mm.
  • Anschluss für Versorgung und Steuerung sowie für das Potentiometer: jeweils mit 1 m Kabel, 3x 0.75 mm².
  • Schutzart IEC/EN: IP54; Schutzklasse IEC/EN: III, Safety Extra-Low Voltage (SELV).
  • Umgebungstemperatur: -30...50°C [-22...122°F].

  • Marke
    Belimo
  • Artikel-Nr.
    SM24AP5
  • ean13
    7630498114458

  • AC/DC-Spannung
    AC/DC 24 V
  • Leistungsaufnahme (Betrieb)
    2 W
  • Leistungsaufnahme (Halten)
    0.2 W
  • Nennleistung
    4 VA
  • Anschluss für die Versorgungsspannungsregelung
    Kabel 1 m, 3x 0.75 mm²
  • Steuerungsart
    Auf/Zu, 3-Punkt
  • Schutzart
    IP54
  • NEMA-Schutzart
    NEMA 2
  • Gehäusetyp
    UL Enclosure Type 2
  • Handverstellung
    Per Taste, mit Verriegelungsmöglichkeit
  • Laufzeit (Motor)
    150 s / 90°
  • Umgebungstemperatur
    -30...50°C [-22...122°F]
  • Drehmoment
    20 Nm
  • Bewegungsrichtung – Motor
    Per Schalter wählbar: 0 (Drehung nach links) / 1 (Drehung nach rechts)
  • Drehwinkel
    95°
  • Mechanischer Anschluss
    Umkehrbare Universal-Montageklemme 10...20 mm
  • Potentiometer
    5 kΩ
  • Potentiometeranschluss
    Kabel, 3x 0.75 mm²
