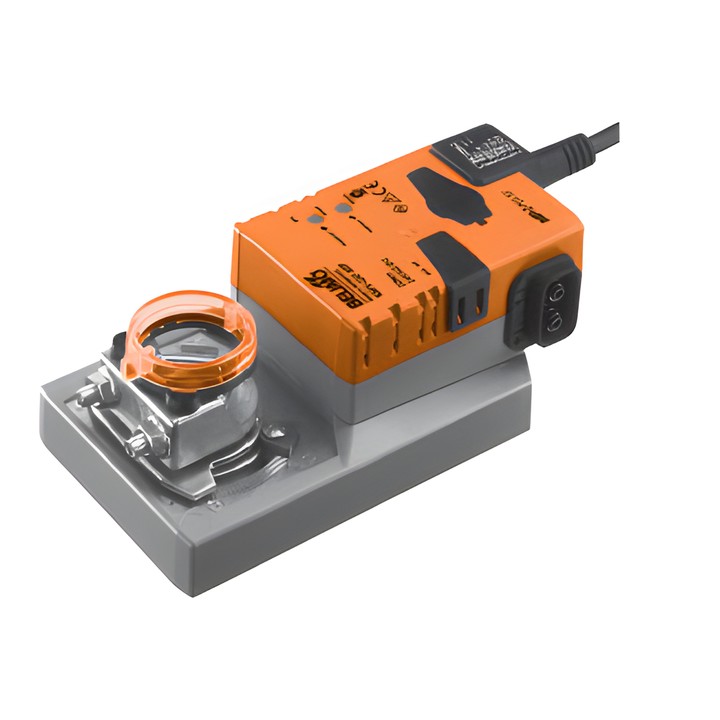

Belimo SMV-D3-MP - VAV-Compact Volumenstromregler mit Stellantrieb

Belimo SMV-D3-MP – VAV-Compact-Gerät

SMV-D3-MP kombiniert einen VAV-Regler, einen dynamischen Belimo D3-Differenzdrucksensor und einen Klappenstellantrieb. Es dient der druckunabhängigen Regelung von VAV-Geräten in Komfortanwendungen. Zu den verfügbaren Funktionen gehören die VAV/CAV-Volumenstromregelung und die Positionsregelung (Open Loop).

Wichtige Merkmale und technische Daten

• Drehmoment: 20 Nm; Drehwinkel: 95°.
• Nennspannung: AC/DC 24 V; Frequenz: 50/60 Hz.
• Kommunikation: MP-Bus; Kommunikations- und stetige Regelung 0/2...10 V.
• Arbeitsbereich Y: 2...10 V; einstellbarer Bereich Y: 0...10 V; Rückmeldesignal Position U: 2...10 V.
• Dynamischer Belimo D3-Volumenstromsensor; Messbereich Differenzdruck: 0...500 Pa.
• Einstellbare Volumenstromwerte: V'max 20...100% V'nom und V'min 0...100% V'nom (<V'max).
• Manuelle Verstellung per Drucktaste mit Verriegelungsmöglichkeit; mechanische Stellungsanzeige.
• Mechanischer Anschluss: Universalklemme 10...20 mm; Anschluss für Versorgung und Steuerung: Kabel 1 m, 4x 0.75 mm².
• NFC-Schnittstelle und Serviceschnittstelle; Parameter können mit Belimo Assistant 2 geändert werden.
• Schutzart IEC/EN: IP54; Schutzklasse IEC/EN: III, Protective Extra-Low Voltage (PELV).
• Umgebungstemperatur: 0...50°C [32...122°F].

Das Gerät wird vom Hersteller des VAV-Geräts werkseitig am VAV-Gerät montiert, eingestellt und kalibriert.
