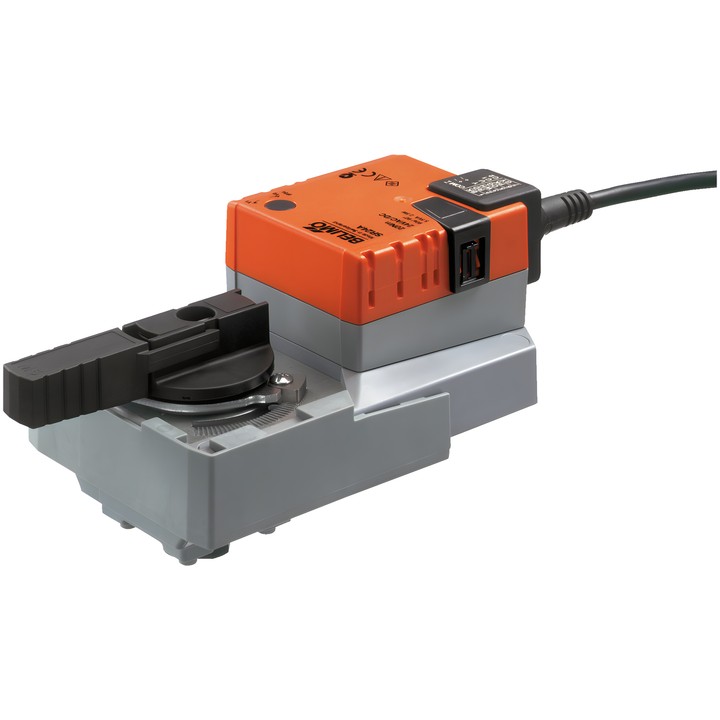

Belimo SR24A - Drehantrieb für Kugelhähne

Belimo SR24A – Drehantrieb für Kugelhähne

Elektronischer Drehantrieb mit mechanischen Drehwinkelbegrenzern und Stellungsanzeige. Die Montage erfolgt mit einer zentralen Schraube direkt auf dem Kugelhahn.

Wichtigste Merkmale und technische Daten

• Motordrehmoment: 20 Nm.
• Nennspannung: AC/DC 24 V; Frequenz: 50/60 Hz.
• Nennspannungsbereich: AC 19.2...28.8 V / DC 19.2...28.8 V.
• Steuerung: Auf/Zu, 3-Punkt.
• Motorlaufzeit: 90 s / 90°.
• Leistungsaufnahme während der Bewegung: 2.5 W; in Ruhestellung: 0.2 W; zur Dimensionierung der Leitungen: 5.5 VA.
• Anschluss für Versorgung und Steuerung: Kabel 1 m, 3x 0.75 mm².
• Manuelle Verstellung per Drucktaste mit Verriegelungsmöglichkeit; einstellbarer Drehwinkel über mechanische Anschläge.
• Mechanische, abnehmbare Stellungsanzeige.
• Schutzart IEC/EN: IP54; Schutzklasse IEC/EN: III, Safety Extra-Low Voltage (SELV).
