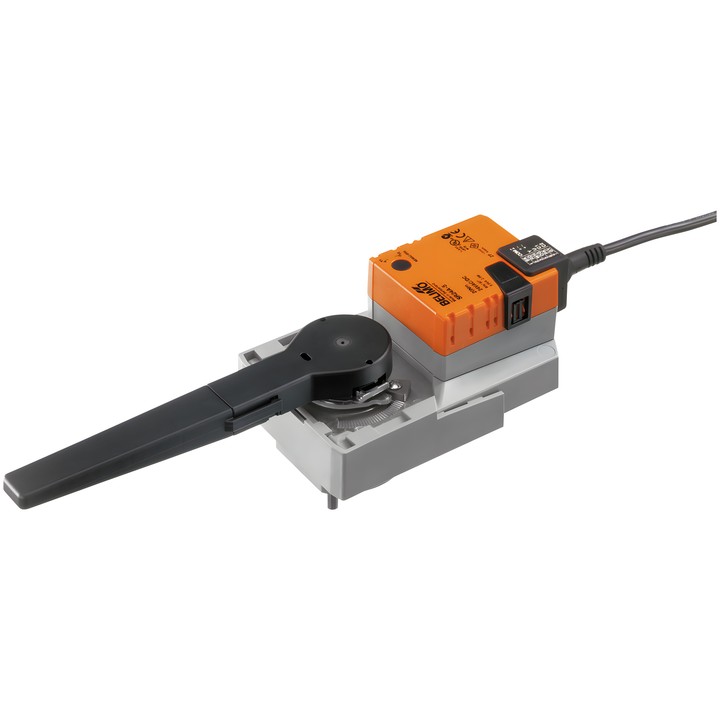

Belimo SR24A-5 - Drehantrieb für Ventile

Belimo SR24A-5 – Drehantrieb

Elektronischer Antrieb für Drehventile und Klappen, vorgesehen für ortsfeste Heizungs-, Lüftungs- und Klimaanlagen. Die Montage erfolgt direkt auf der Armatur mit einem F05-Flansch.

Wichtigste Merkmale und technische Daten

• Drehmoment: 20 Nm.
• Bemessungsspannung: AC/DC 24 V; Frequenz: 50/60 Hz.
• Steuerung: Auf/Zu, 3-Punkt.
• Motorlaufzeit: 90 s / 90°.
• Leistungsaufnahme im Betrieb: 2.5 W; im Ruhezustand: 0.2 W; zur Kabeldimensionierung: 5.5 VA.
• Anschluss für Versorgung und Steuerung: Kabel 1 m, 3x 0.75 mm².
• Handverstellung per Drucktaste mit Verriegelungsmöglichkeit; mechanische Stellungsanzeige.
• Einstellbarer Drehwinkel mit mechanischen Anschlägen.
• Schutzart IEC/EN: IP54; Schutzklasse IEC/EN: III, Safety Extra-Low Voltage (SELV).
• Umgebungstemperatur: -30...50°C [-22...122°F].
