Belimo SR24A-SR-5 - Drehantrieb für Ventile

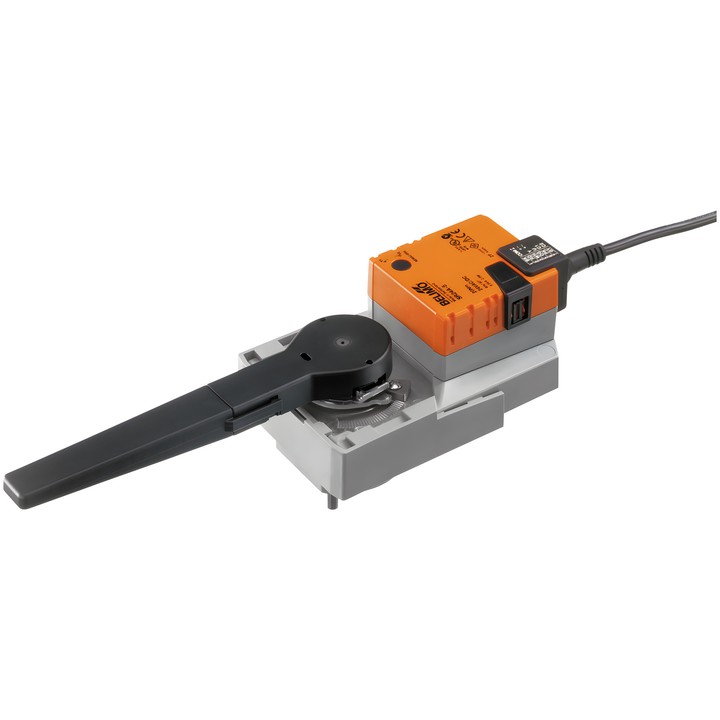

Belimo SR24A-SR-5 Drehantrieb

Antrieb für Drehventile und Klappen, gesteuert mit einem Y 2...10 V-Signal. Das Rückmeldesignal U 2...10 V dient der elektrischen Anzeige der Ventilstellung.

Wichtigste Merkmale und technische Daten

• Drehmoment: 20 Nm; Laufzeit: 90 s / 90°.
• Versorgung: AC/DC 24 V, 50/60 Hz.
• Stetige Regelung 2...10 V und Positionsrückmeldesignal 2...10 V.
• Leistungsaufnahme im Betrieb: 2.5 W; in Ruhestellung: 0.4 W; zur Kabeldimensionierung: 5 VA.
• Anschluss für Versorgung und Steuerung: Kabel 1 m, 4x 0.75 mm².
• Manuelle Verstellung per Drucktaste mit Verriegelungsmöglichkeit.
• Mechanische Stellungsanzeige und einstellbarer Drehwinkel mit mechanischen Anschlägen.
• Anschlussflansch F05; Schutzart IEC/EN IP54; Schutzklasse IEC/EN III, Safety Extra-Low Voltage (SELV).
