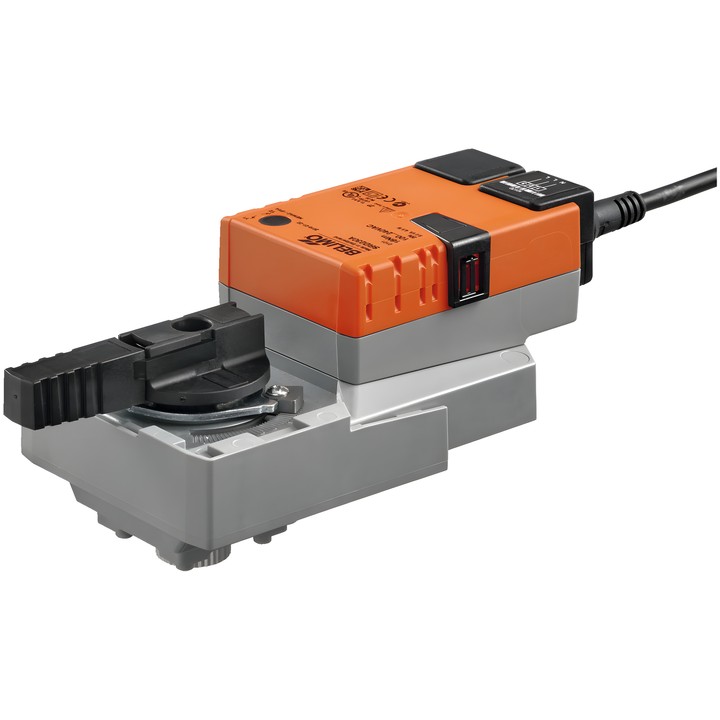

Belimo SRD230A - Drehantrieb für Kugelhähne

Belimo SRD230A – Antrieb für Kugelhähne

Elektronischer Drehantrieb zur direkten Montage am Kugelhahn mit einer zentralen Schraube. Die Einbaulage zum Ventil kann in 90°-Schritten gewählt werden.

Wichtigste Merkmale und technische Daten

• Motordrehmoment: 16 Nm.
• Nennspannung: AC 100...240 V; Frequenz: 50/60 Hz.
• Ansteuerung: Auf/Zu, 3-Punkt; Laufzeit: 20 s / 90°.
• Leistungsaufnahme während der Bewegung: 4.5 W; in Ruhestellung: 1 W; Bemessungsleistung zur Leitungsdimensionierung: 8 VA.
• Anschluss für Versorgung und Ansteuerung: Kabel 1 m, 3x 0.75 mm².
• Handverstellung per Drucktaste mit Verriegelungsmöglichkeit; mechanische Stellungsanzeige.
• Einstellbarer Drehwinkel mit mechanischen Anschlägen. Überlastschutz und automatische Abschaltung beim Erreichen des Anschlags.
• Schutzart IEC/EN: IP54; Schutzklasse IEC/EN: II, verstärkte Isolierung.
• Umgebungstemperatur: -30...50°C.

Die Installation darf nur von autorisierten Fachkräften durchgeführt werden. Achtung: Netzspannung.
