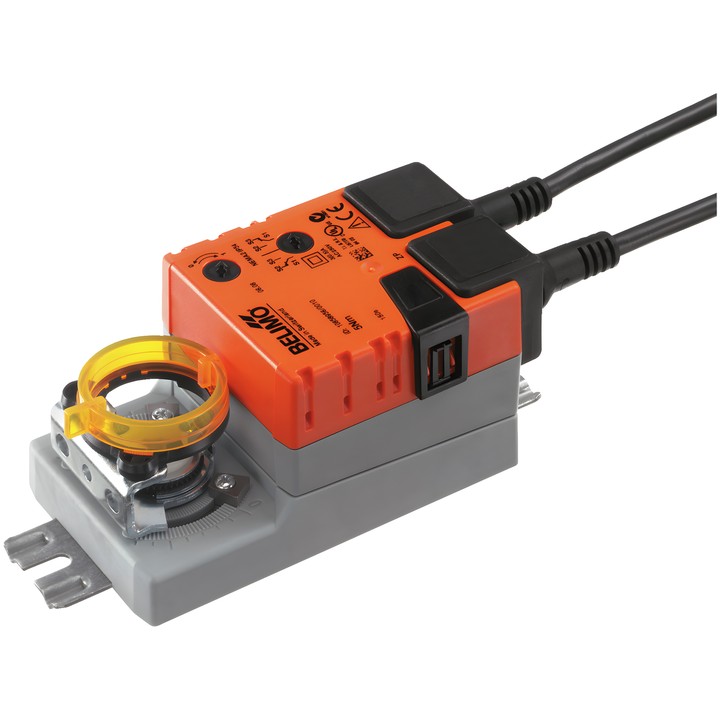

Belimo TMC230A-S-F - Klappenantrieb

Name: Belimo TMC230A-S-F - Klappenantrieb
Brand: Belimo
SKU: TMC230A-S-F
Price: 1060.26 PLN
Availability: OutOfStock

Belimo

1.060,26 zł

Bruttopreis

862,00 zł tax excluded

Klappenantrieb Belimo TMC230A-S-F mit einem Drehmoment von 2 Nm und Versorgungsspannung AC 100...240 V. Unterstützt Auf/Zu- und 3-Punkt-Steuerung; die Laufzeit beträgt 35 s / 90°.

Ausgestattet mit integriertem Hilfsschalter 1x SPDT, mechanischem Anschluss 8x8 mm und manueller Verstellung per Drucktaste mit Verriegelungsmöglichkeit.

Produkt nicht verfügbar

Wenn lieferbar, bitte benachrichtigen

Interested in this product? Drop us an email and we will let you know when it's available for order.

Klappenantrieb Belimo TMC230A-S-F

Antrieb zur Regelung von Klappen in der technischen Gebäudeausrüstung. Laut technischem Datenblatt kann er Luftklappen mit einer Fläche von bis zu ca. 0.4 m² betätigen.

Wichtige Merkmale

Drehmoment: 2 Nm; Nennspannung: AC 100...240 V, 50/60 Hz.
Steuerung: Auf/Zu, 3-Punkt; Motorlaufzeit: 35 s / 90°.
Integrierter Hilfsschalter: 1x SPDT, im Bereich 0...100% einstellbar.
Drehwinkel: max. 95°, beidseitig durch mechanische Anschläge begrenzbar.
Drehrichtung per Schalter wählbar: 0 (Drehung nach links) / 1 (Drehung nach rechts).
Manuelle Verstellung per Drucktaste mit Verriegelungsmöglichkeit; mechanische Stellungsanzeige.
Mechanischer Anschluss: Formschlussverbindung 8x8 mm.
Anschluss für Versorgung und Steuerung sowie Anschluss des Hilfsschalters: jeweils mit 1-m-Kabel, 3x 0.75 mm².
Leistungsaufnahme während der Bewegung: 2 W; in Ruhestellung: 0.5 W; Auslegungsleistung für die Kabelauswahl: 4 VA.
Schutzart IEC/EN: IP54; Schutzklasse IEC/EN: II, verstärkte Isolierung; Umgebungstemperatur: -30...50°C [-22...122°F].

Marke

Belimo
Artikel-Nr.

TMC230A-S-F

AC/DC-Spannung

AC 100...240 V
Anschluss Hilfsschalter

Kabel 1 m, 3x 0.75 mm²
Leistungsaufnahme (Betrieb)

2 W
Leistungsaufnahme (Halten)

0.5 W
Nennleistung

4 VA
Anschluss für die Versorgungsspannungsregelung

Kabel 1 m, 3x 0.75 mm²
Steuerungsart

Auf/Zu, 3-Punkt
Schutzart

IP54
NEMA-Schutzart

NEMA 2
Gehäusetyp

UL Enclosure Type 2
Handverstellung

Per Taste, mit Verriegelungsmöglichkeit
Laufzeit (Motor)

35 s / 90°
Umgebungstemperatur

-30...50°C [-22...122°F]
Hilfskontakte

1x SPDT
Drehmoment

2 Nm
Bewegungsrichtung – Motor

Per Schalter wählbar: 0 (Drehung nach links) / 1 (Drehung nach rechts)
Drehwinkel

95°
Mechanischer Anschluss

Formschlüssige Verbindung 8x8 mm
