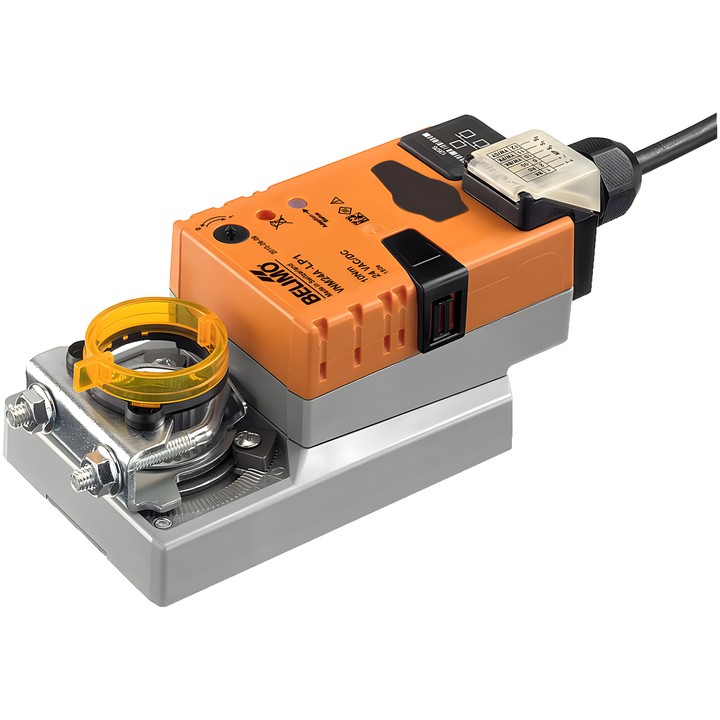

Belimo VNM24A-LP1 - Drehantrieb für Klappen

Belimo VNM24A-LP1 – Antrieb für Klappen

Drehantrieb ohne Sicherheitsfunktion, ausgelegt für Luftklappen mit einer Fläche von bis zu ca. 2 m². Ermöglicht die kommunikationsbasierte Steuerung über Cloud, BACnet/IP oder Modbus TCP. Im Hybridmodus ist das Steuersignal analog; die Kommunikationsschnittstellen dienen dem Datenaustausch.

Wichtigste Merkmale und technische Daten

• Drehmoment: 10 Nm; Nennspannung: AC/DC 24 V, 50/60 Hz.
• Arbeitsbereich Y: 2...10 V; variabler Bereich: 0.5...10 V.
• Motorlaufzeit: 150 s / 90°; einstellbar: 43...173 s.
• Drehwinkel: 95°, mit beidseitig einstellbaren mechanischen Anschlägen.
• Bewegungsrichtung über Schalter 0/1 wählbar; manuelle Verstellung per Drucktaste mit Verriegelungsmöglichkeit.
• Universalklemme 8...26.7 mm; mechanische Stellungsanzeige.
• Ethernet-Anschluss über RJ45-Buchse; Ethernet 10/100 Mbit/s, TCP/IP und integrierter Webserver.
• Zwei Sensoren können angeschlossen und ihre Signale für die Übertragung an ein übergeordnetes System umgewandelt werden.
• Leistungsaufnahme während der Bewegung: 4.5 W; in Ruhestellung: 1.4 W; zur Kabeldimensionierung: 6.5 VA.
• Versorgungs- und Steueranschluss: Kabel 1 m, 6x 0.5 mm²; Schutzart IEC/EN: IP40; Umgebungstemperatur: -30...50°C [-22...122°F].
