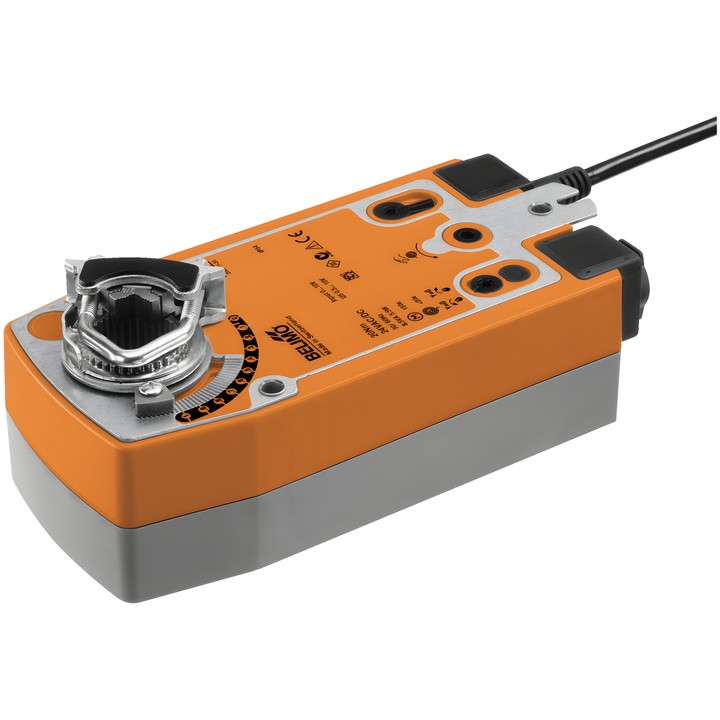

Der konfigurierbare Drehantrieb mit Sicherheitsfunktion dient zur Positionierung von Klappen in stationären Heizungs-, Lüftungs- und Klimaanlagen. Laut technischem Datenblatt eignet er sich für Luftklappen mit einer Fläche von bis zu ca. 4 m². Während des Betriebs positioniert der Motor die Klappe entsprechend dem Steuersignal und spannt die Feder; bei einer Unterbrechung der Stromversorgung bewegt die Feder sie in die Sicherheitsstellung.

Wichtige Merkmale und technische Daten

• Bemessungsspannung: AC/DC 24 V; Frequenz: 50/60 Hz.
• Motordrehmoment: 20 Nm; Drehmoment der Sicherheitsfunktion: 20 Nm.
• Stellbereich Y: 2...10 V; Positionsrückmeldesignal U: 2...10 V.
• Motorlaufzeit: 150 s / 90°; einstellbare Motorlaufzeit: 70...220 s.
• Laufzeit der Sicherheitsfunktion: <20 s @ -20...50°C, <60 s @ -30°C.
• Maximaler Drehwinkel: 95°; Winkeleinstellung über mechanische Anschläge.
• Universalklemme für Wellen 10...25.4 mm; manuelle Verstellung mit Kurbel und Verriegelungsschalter.
• Anschluss für Stromversorgung und Steuerung: Kabel 1 m, 4x 0.75 mm².
• Leistungsaufnahme während der Bewegung: 8.5 W; in Ruhestellung: 3.5 W; Bemessungsleistung für die Kabelauslegung: 11 VA.
• Schutzart: IP54; Umgebungstemperatur: -30...50°C [-22...122°F].

Die Bewegungsrichtung des Motors lässt sich über den Schalter L/R wählen; die Wirkrichtung der Sicherheitsfunktion wird durch die L/R-Montageart bestimmt. Einzelne Parameter können mit Belimo Assistant 2 oder ZTH EU konfiguriert werden.
