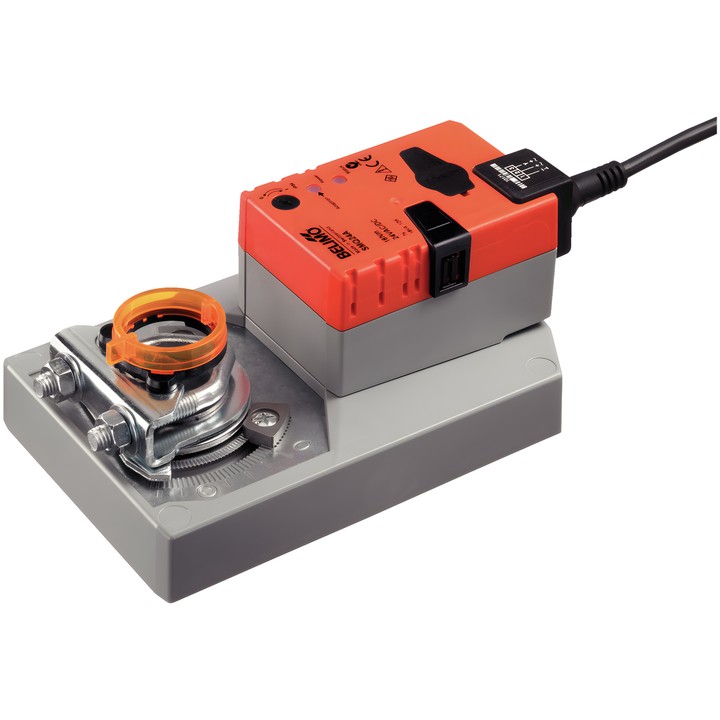

Belimo SMQ24A - Klappenantrieb

Belimo SMQ24A Klappenantrieb

Das Modell SMQ24A dient zur Positionierung von Klappen in technischen Gebäudeanlagen. Laut technischem Datenblatt ist es für Luftklappen mit einer Fläche von bis zu ca. 3.2 m² vorgesehen. Die Auf/Zu-Steuerung ist nicht für eine 3-Punkt-Steuerung geeignet.

Wichtigste Merkmale und Kenndaten

• Drehmoment: 16 Nm; Nennspannung: AC/DC 24 V; Frequenz: 50/60 Hz.
• Motorlaufzeit: 7 s / 90°; Drehwinkel: max. 95°, mit beidseitig einstellbaren mechanischen Anschlägen. Minimal zulässiger Drehwinkel: 30°.
• Bewegungsrichtung über Schalter wählbar: 0 (Drehung nach links) / 1 (Drehung nach rechts).
• Manuelle Verstellung per Drucktaste mit Verriegelungsmöglichkeit; mechanische aufsteckbare Stellungsanzeige.
• Umkehrbare Universal-Klemmbefestigung 12...26.7 mm; Anschlusskabel 1 m, 3x 0.75 mm².
• Leistungsaufnahme während der Bewegung: 15 W; in Ruhestellung: 2 W; Auslegungsleistung für die Kabeldimensionierung: 26 VA.
• Schutzart IEC/EN: IP54; Schutzklasse IEC/EN: III, Safety Extra-Low Voltage (SELV).
• Umgebungstemperatur: -30...40°C [-22...104°F].

Der Antrieb ist gegen Überlast geschützt und stoppt automatisch beim Erreichen der Endstellung. Nach der Inbetriebnahme sowie nach jeder Änderung des Drehwinkels ist eine Adaption erforderlich.
