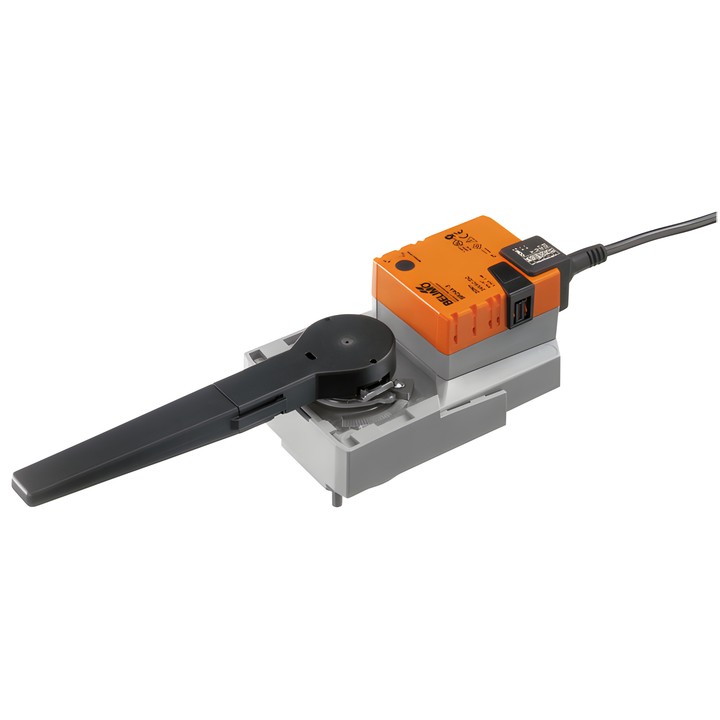

Belimo SR24A-SZ-5 - Drehantrieb für Ventile

Name: Belimo SR24A-SZ-5 - Drehantrieb für Ventile
Brand: Belimo
SKU: SR24A-SZ-5
Price: 1323.66 PLN
Availability: BackOrder

Belimo

1.323,66 zł

Bruttopreis

1.076,15 zł tax excluded

Drehantrieb für Drehventile und Klappen mit einem Drehmoment von 20 Nm und einer Versorgungsspannung von AC/DC 24 V. Modulierende Ansteuerung 0.5...10 V und Positionsrückmeldesignal 0.5...10 V.

Die Laufzeit beträgt 90 s / 90°. Der Antrieb verfügt über einen Anschlussflansch F05 und die Schutzart IP54.

Lieferung in ca. 14 Tagen

Belimo SR24A-SZ-5 – Drehantrieb

Antrieb für Drehventile und Klappen. Das Steuersignal Y bestimmt die Position des Antriebs, während die Rückmeldespannung U eine elektrische Anzeige der Ventilposition ermöglicht.

Wichtige technische Daten

Drehmoment: 20 Nm; Nennspannung: AC/DC 24 V.
Stellbereich Y: 0.5...10 V; Positionsrückmeldesignal U: 0.5...10 V.
Laufzeit: 90 s / 90°; Positioniergenauigkeit: ±5%.
Leistungsaufnahme während der Bewegung: 2.5 W; in Ruhestellung: 0.4 W; Scheinleistung zur Kabeldimensionierung: 5 VA.
Anschluss für Versorgung und Steuerung: Kabel 1 m, 4x 0.75 mm².
Anschlussflansch: F05; Schutzart nach IEC/EN: IP54.
Manuelle Verstellung per Drucktaste mit Verriegelungsmöglichkeit; einstellbarer Drehwinkel mit mechanischen Anschlägen.
Mechanische, integrierte, zweiteilige Stellungsanzeige.

Die Montage an einem Drehventil oder einer Klappe erfolgt über den Flansch. Die Einbaulage zur Armatur kann in Schritten von 90° gewählt werden. Der Antrieb ist überlastgeschützt und stoppt automatisch beim Erreichen des Anschlags.
