Belimo LRQ24A-SZ - Drehantrieb für Kugelhähne

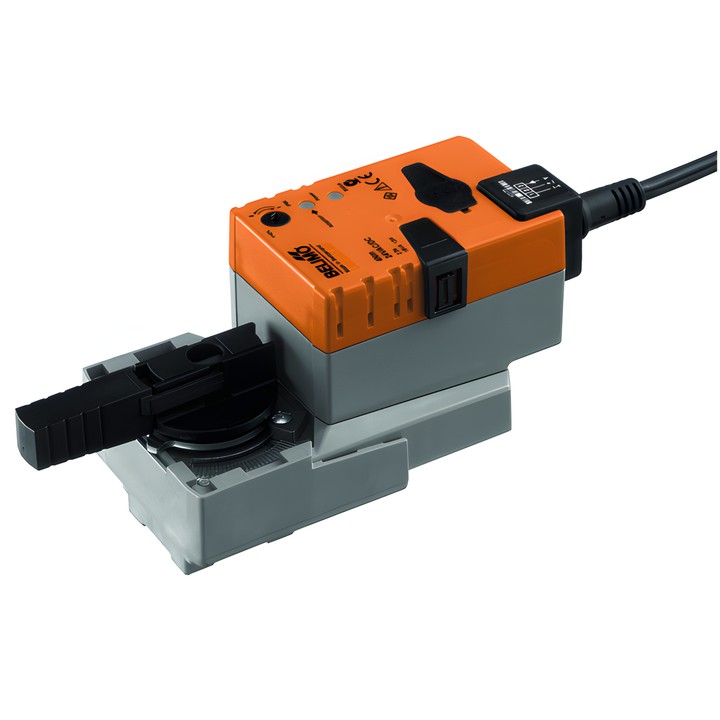

Belimo LRQ24A-SZ Drehantrieb

Der LRQ24A-SZ ist ein stetiger Antrieb für Kugelhähne, vorgesehen für stationäre Heizungs-, Lüftungs- und Klimaanlagen. Das Stellsignal Y bestimmt die Ventilposition; die Spannung U dient zur elektrischen Anzeige der Position und kann als Stellsignal für andere Antriebe verwendet werden.

Wichtige Merkmale und Kenndaten

• Drehmoment: 4 Nm; Laufzeit: 9 s / 90°.
• Bemessungsspannung: AC/DC 24 V; Frequenz der Bemessungsspannung: 50/60 Hz.
• Arbeitsbereich des Stellsignals Y: 0.5...10 V; Positionsrückmeldesignal U: 0.5...10 V.
• Leistungsaufnahme im Betrieb: 13 W; in Ruhestellung: 2 W; Auslegungsleistung für die Kabeldimensionierung: 23 VA.
• Anschluss für Versorgung und Steuerung: Kabel 1 m, 4x 0.75 mm².
• Manuelle Betätigung per Drucktaste mit Verriegelungsmöglichkeit; mechanische, abnehmbare Stellungsanzeige.
• Einstellbarer Drehwinkel mit mechanischen Anschlägen; manuelle oder automatische Adaption bei der ersten Inbetriebnahme.
• Schutzart IEC/EN: IP54; Schutzart NEMA/UL: NEMA 2.
• Umgebungstemperatur: -30...40°C [-22...104°F].

Der Antrieb wird mit einer zentralen Schraube direkt am Kugelhahn montiert. Die Montageposition zum Ventil kann in 90°-Schritten gewählt werden. Der Antrieb verfügt über einen Überlastschutz und stoppt automatisch beim Erreichen des Anschlags.
