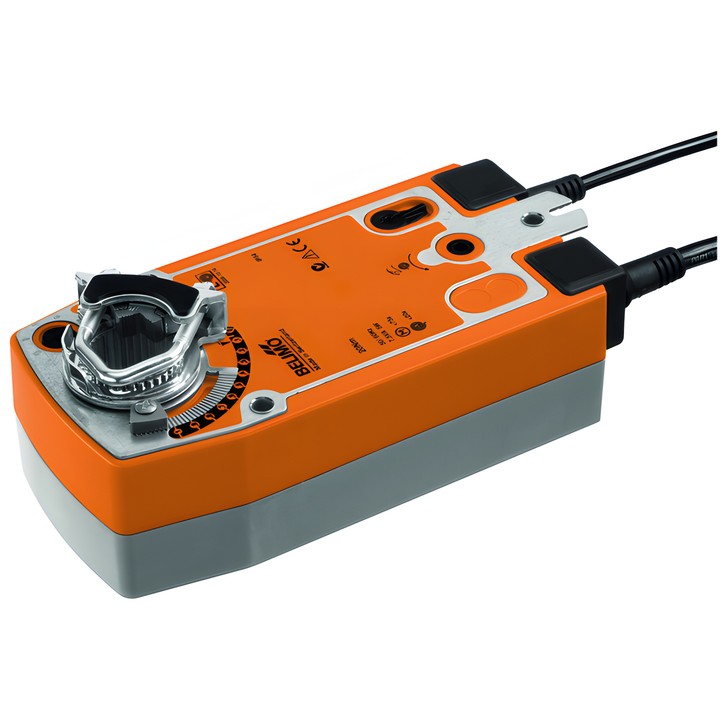

Belimo NF24A-SZ-S2 - analoger Drehantrieb mit Sicherheitsfunktion

Belimo NF24A-SZ-S2 - analoger Drehantrieb mit Sicherheitsfunktion

Belimo
1.228,30 zł
Bruttopreis
998,62 zł tax excluded

Analoger Drehantrieb zur Verstellung von Klappen und Ventilen in Gebäudesystemen. Drehmoment 10 Nm, Versorgung AC/DC 24 V, Arbeitsbereich Y 0.5...10 V und Rückmeldesignal U 0.5...10 V.

Die Rückstellfeder bringt die Klappe nach einer Unterbrechung der Stromversorgung in die Sicherheitsstellung. Der Antrieb verfügt über 2 eingebaute SPDT-Hilfsschalter und die Schutzart IP54.

Lieferung in ca. 14 Tagen
Teilen

Belimo NF24A-SZ-S2

Analoger Drehantrieb mit Sicherheitsfunktion zur Verstellung von Klappen und Ventilen in Gebäudesystemen. Laut Datenblatt ist er für Luftklappen mit einer Fläche von bis zu ca. 2 m² vorgesehen. Während des Betriebs positioniert er die Klappe entsprechend dem Stellsignal und spannt die Rückstellfeder; bei einer Unterbrechung der Stromversorgung wird die Klappe in die Sicherheitsstellung gefahren.

Wichtigste Merkmale und Kenndaten

  • Drehmoment von Motor und Sicherheitsfunktion: 10 Nm.
  • Nennspannung: AC/DC 24 V; Nennspannungsfrequenz: 50/60 Hz.
  • Arbeitsbereich Y: 0.5...10 V; Rückmeldesignal U: 0.5...10 V.
  • 2 eingebaute Hilfsschalter: 2x SPDT, 1x 10% / 1x 11...100%.
  • Motorlaufzeit: 150 s / 90°; Laufzeit der Sicherheitsfunktion: <20 s @ -20...50°C, <60 s @ -30°C.
  • Drehwinkel: max. 95°; mit mechanischem Anschlag einstellbar.
  • Motordrehrichtung über Schalter L/R wählbar; Richtung der Sicherheitsfunktion durch Montage L/P wählbar.
  • Manuelle Verstellung mit Kurbel und Positionsarretierung mit Arretierschalter.
  • Mechanischer Anschluss: Universalklemme 10...25.4 mm.
  • Leistungsaufnahme im Betrieb: 2.9 W; im Ruhezustand: 1.1 W; Nennleistung: 4.7 VA.
  • Stromversorgungs- / Steueranschluss: Kabel 1 m, 4x 0.75 mm²; Anschluss des Hilfsschalters: Kabel 1 m, 6x 0.75 mm².
  • Gehäuseschutzart IEC/EN: IP54; Umgebungstemperatur: -30...50°C [-22...122°F].

  • Marke
    Belimo
  • Artikel-Nr.
    NF24A-SZ-S2

  • AC/DC-Spannung
    AC/DC 24 V
  • Anschluss Hilfsschalter
    Kabel 1 m, 6x 0.75 mm²
  • Leistungsaufnahme (Betrieb)
    2,9 W
  • Leistungsaufnahme (Halten)
    1,1 W
  • Nennleistung
    4,7 VA
  • Anschluss für die Versorgungsspannungsregelung
    Kabel 1 m, 4x 0.75 mm²
  • Steuerungsart
    DC 0,5...10 V
  • Schutzart
    IP54
  • NEMA-Schutzart
    NEMA 2
  • Gehäusetyp
    UL Enclosure Type 2
  • Handverstellung
    Mit Handkurbel und Sperrschalter
  • Laufzeit (Motor)
    150 s / 90°
  • Laufzeit (Sicherheitsfunktion)
    ＜20 s
  • Umgebungstemperatur
    -30...50°C [-22...122°F]
  • Hilfskontakte
    2x SPDT
  • Drehmoment
    10 Nm
  • Bewegungsrichtung – Motor
    Über den L/R-Schalter wählbar
  • Drehwinkel
    95°
  • Mechanischer Anschluss
    Universalklemme 10...25.4 mm
  • Drehrichtung (Sicherheitsfunktion)
    Durch Montage L/R wählbar

Techniczna karta katalogowa – NF24A-SZ-S2

Download (1.39MB)

EU Declaration of Conformity – NF24A-SZ-S2

Download (32.58KB)

Environmental Declaration – NF..

Download (72.33KB)

Technical data sheet – NF24A-SZ-S2

Download (1.38MB)
