Belimo SM230ASR-TP - Klappenantrieb mit analoger Ansteuerung

Belimo SM230ASR-TP - Klappenantrieb mit analoger Ansteuerung

Belimo
1.026,62 zł
Bruttopreis
834,65 zł tax excluded

Belimo SM230ASR-TP Klappenantrieb mit einem Drehmoment von 20 Nm, Versorgung AC 100...240 V und Ansteuerung über ein 2...10 V-Signal. Die Laufzeit beträgt 150 s / 90°, der Bereich des Positionsrückmeldesignals 2...10 V.

Lieferung in ca. 14 Tagen
Teilen

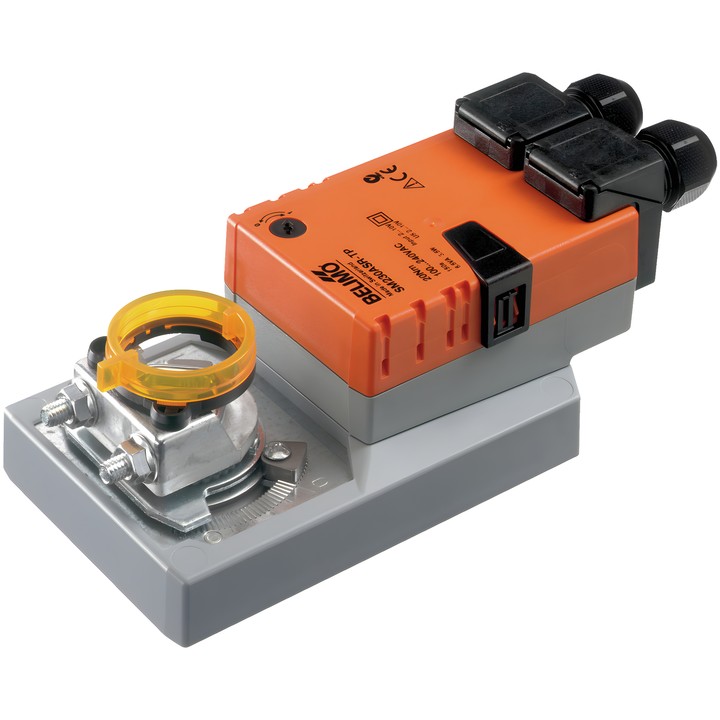

Belimo SM230ASR-TP

Stetiger Antrieb zur Positionierung von Klappen in technischen Gebäudeanlagen. Der Hersteller gibt eine Klappengröße bis ca. 4 m² an.

Wichtigste Merkmale

  • Drehmoment: 20 Nm; Laufzeit: 150 s / 90°.
  • Bemessungsspannung: AC 100...240 V, 50/60 Hz.
  • Arbeitsbereich des Steuersignals Y: 2...10 V; Positionsrückmeldesignal U: 2...10 V.
  • Leistungsaufnahme im Betrieb: 3.5 W; in Ruhestellung: 1 W; zur Kabeldimensionierung: 6.5 VA.
  • Drehwinkel: max. 95°, mit beidseitig einstellbaren mechanischen Anschlägen.
  • Bewegungsrichtung über Schalter 0/1 wählbar; manuelle Verstellung per Drucktaste mit Verriegelungsmöglichkeit.
  • Wendbare Universal-Montageklemme für Wellen 10...20 mm; elektrischer Anschluss über Klemmen.
  • Schutzart IEC/EN: IP54; Schutzklasse IEC/EN: II, verstärkte Isolierung.
  • Umgebungstemperatur: -30...50°C [-22...122°F].

  • Marke
    Belimo
  • Artikel-Nr.
    SM230ASR-TP
  • ean13
    7630498114359

  • AC/DC-Spannung
    AC 100...240 V
  • Leistungsaufnahme (Betrieb)
    3.5 W
  • Leistungsaufnahme (Halten)
    1 W
  • Nennleistung
    6.5 VA
  • Steuerungsart
    DC 2...10 V
  • Schutzart
    IP54
  • NEMA-Schutzart
    NEMA 2
  • Gehäusetyp
    UL Enclosure Type 2
  • Handverstellung
    Per Taste, mit Verriegelungsmöglichkeit
  • Laufzeit (Motor)
    150 s / 90°
  • Spannungsanschluss
    Klemmen 4 mm² (Kabel ø4...10 mm, 2-adrig)
  • Umgebungstemperatur
    -30...50°C [-22...122°F]
  • Drehmoment
    20 Nm
  • Bewegungsrichtung – Motor
    Per Schalter wählbar 0/1
  • Drehwinkel
    95°
  • Mechanischer Anschluss
    Umkehrbare Universal-Montageklemme 10...20 mm
  • Steueranschluss
    Klemmen 4 mm² (Kabel ø4...10 mm, 4-adrig)

Techniczna karta katalogowa

Download (1.73MB)

Instrukcja montażu

Download (203.36KB)

EU Declaration of Conformity – SM230ASR-TP

Download (32.8KB)

Environmental Declaration – SM..

Download (72.49KB)
