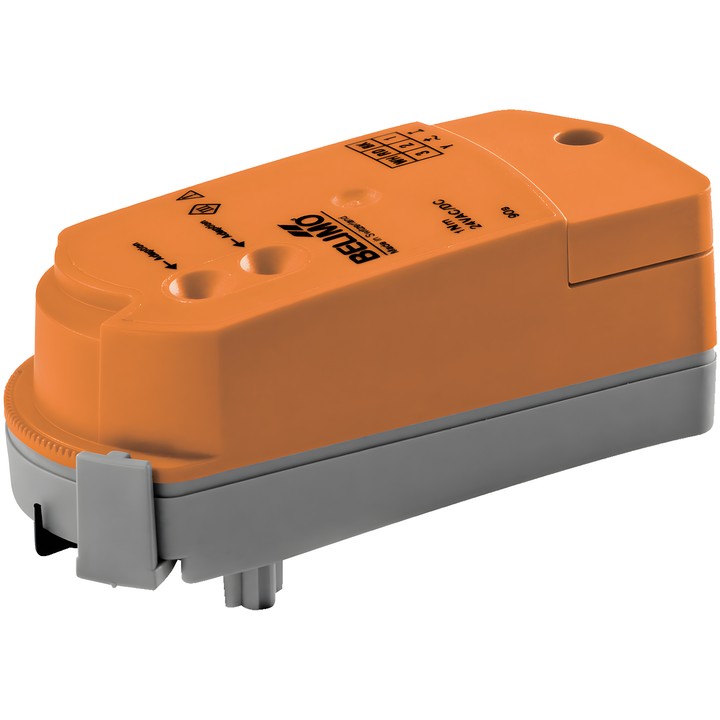

Belimo CQ24A-MPL-T - Drehantrieb für Zonenventile

Belimo CQ24A-MPL-T – Antrieb für Zonenventile

Der kommunikationsfähige Drehantrieb empfängt über MP-Bus ein digitales Stellsignal und bringt das Ventil in die gewünschte Position. Er ist für Zonenventile vorgesehen und wird ohne Werkzeug per Schnappmontage am Ventil befestigt.

Wichtigste Merkmale und Kenndaten

• Motordrehmoment: 1 Nm; Laufzeit: 75 s / 90°.
• Bemessungsspannung: AC/DC 24 V; Bemessungsspannungsfrequenz: 50/60 Hz.
• Kommunikationsansteuerung: MP-Bus.
• Leistungsaufnahme im Betrieb: 0.6 W; in Ruhestellung: 0.4 W; Leistung zur Kabelauslegung: 1.1 VA.
• Versorgungs- und Steueranschluss: Klemmen 2.5 mm² (Kabel ø6.3...6.8 mm, 3-adrig).
• Mechanische Stellungsanzeige und Drehwinkelbegrenzung; der Winkel lässt sich mit einem Clip in Schritten von 2.5° ändern, um den maximalen Durchfluss des Ventils einzustellen.
• Manuelle Verstellung nach dem Abnehmen des Antriebs vom Ventil.
• Schutzart IEC/EN IP40; Schutzklasse IEC/EN III, Safety Extra-Low Voltage (SELV).

Das Gerät unterstützt keine konventionelle Ansteuerung mit einem Standardsignal und keine Signalkonfiguration, z. B. der Laufzeit.
