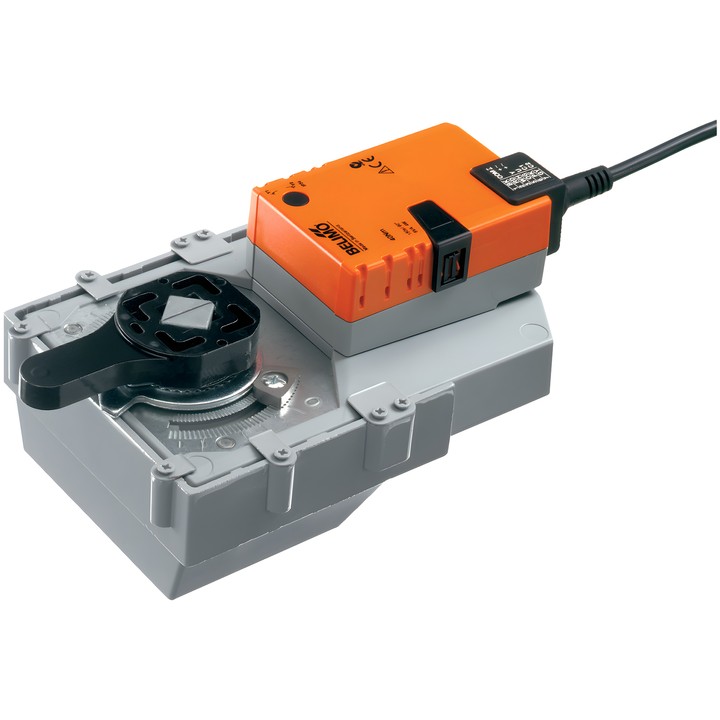

Belimo GR230A-7 - Drehantrieb für Klappen

Belimo GR230A-7 – Drehantrieb für Klappen

Elektronischer Drehantrieb für Klappen, ausgelegt für Auf/Zu-Steuerung. Er ermöglicht die direkte Montage an der Klappe; die Einbaulage gegenüber der Klappe kann in 90°-Schritten gewählt werden.

Wichtigste Merkmale und technische Daten

• Drehmoment: 40 Nm.
• Nennspannung: AC 100...240 V; Frequenz: 50/60 Hz; Spannungsbereich: AC 85...265 V.
• Laufzeit: 150 s / 90°.
• Leistungsaufnahme im Betrieb: 5 W; in Ruhestellung: 2 W; Auslegungsleistung für die Kabeldimensionierung: 9 VA.
• Stromversorgungs- und Steuerungsanschluss: Kabel 1 m, 3x 0.75 mm².
• Manuelle Verstellung per Drucktaste mit Verriegelungsmöglichkeit; integrierte mechanische Stellungsanzeige.
• Einstellung des Drehwinkels über mechanische Endanschläge.
• Anschlussflansch: F07.
• Schutzart IEC/EN: IP54; Schutzklasse IEC/EN: II, verstärkte Isolierung.
• Umgebungstemperatur: -30...50°C; Umgebungsfeuchte: max. 95% RH, nicht kondensierend.
• Gewicht: 2.2 kg.

Der Antrieb ist gegen Überlast geschützt und stoppt automatisch beim Erreichen des Endanschlags. Parallelbetrieb ist unter Berücksichtigung der Leistungsdaten möglich.
