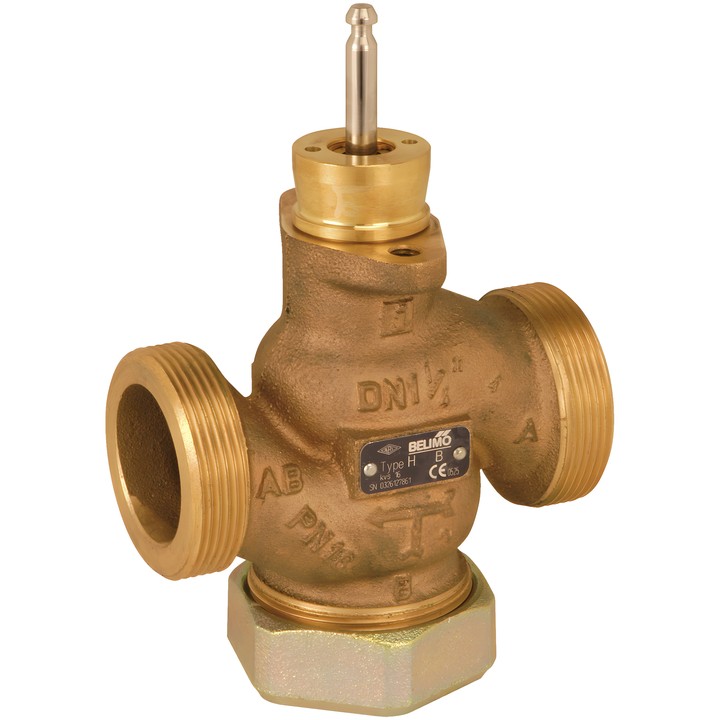

Belimo H420B - vanne à soupape 2 voies DN 20

Belimo H420B – vanne à soupape 2 voies

Vanne destinée aux installations hydrauliques ouvertes et fermées, ainsi qu’à la régulation côté eau dans les installations de ventilation et de chauffage. Le débit est régulé par le clapet de la vanne, déplacé par un servomoteur pour vanne à soupape.

Caractéristiques principales

• Diamètre nominal : DN 20 ; pression nominale : PN 16 ; ps 1600 kPa.
• Raccordement : filetage mâle G 1 1/4".
• Kvs : 6.3 m³/h ; course : 15 mm.
• Fluide : eau ou eau contenant au maximum 50 % vol. de glycol.
• Température du fluide : -10...120°C [14...248°F]. Un chauffage de la tige est nécessaire à une température de -10...2°C.
• Caractéristique de débit : à pourcentage égal ; fuite admissible : max. 0,05 % de la valeur Kvs.
• Corps de vanne : CC499K ; clapet et tige : acier inoxydable ; étanchéité de la tige : joint torique EPDM.

Consignes de montage

Le montage est autorisé de la position verticale à la position horizontale par rapport à la tige. Ne pas monter la vanne avec la tige dirigée vers le bas. Respecter le sens d’écoulement indiqué par la flèche sur le corps.
