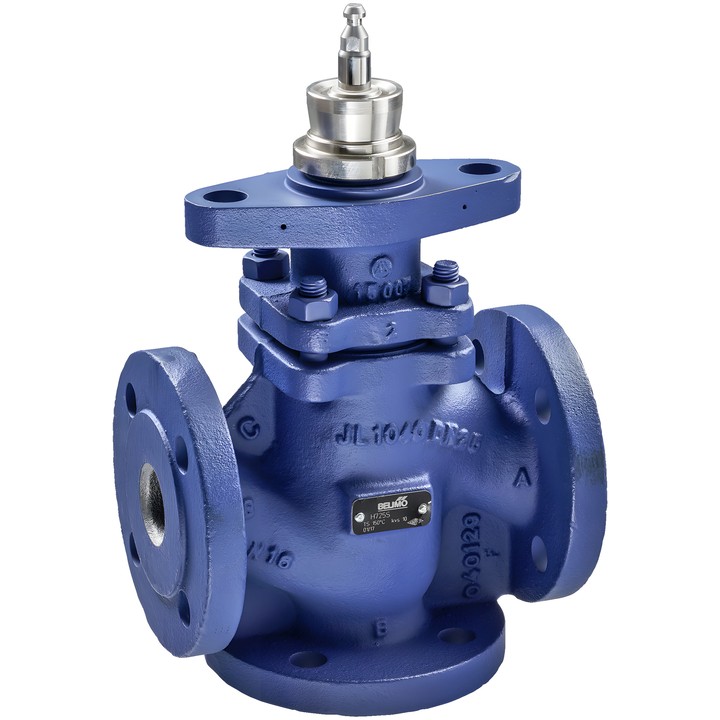

Belimo H780S – vanne à siège 3 voies

Vanne à brides pour circuits d’eau fermés. Elle peut fonctionner comme vanne mélangeuse de A+B vers AB ou comme vanne de répartition de AB vers A+B ; les valeurs de pression admissibles en mode répartition sont inférieures à celles du mode mélange.

Principales caractéristiques techniques

• DN 80, PN 16, Kvs 100 m³/h ; course 30 mm.
• Fluide : eau, eau contenant au maximum 50 % vol. de glycol.
• Température du fluide : 5...150°C [41...302°F]. Indication de température : 120°C jusqu’à 1600 kPa ; 150°C jusqu’à 1400 kPa.
• Caractéristique de débit : A – AB à pourcentage égal ; B – AB linéaire.
• Fuites admissibles : A – AB max. 0,05 % de la valeur Kvs ; B – AB max. 1 % de la valeur Kvs.
• Raccordement de tuyauterie : bride selon ISO 7005-2.
• Corps : EN-GJL-250 (GG 25) avec revêtement de protection. Obturateur, tige et siège : acier inoxydable ; joint de tige : bague PTFE V-ring.

Le montage est autorisé de la position verticale à la position horizontale par rapport à la tige ; le montage avec la tige orientée vers le bas est interdit. La pression différentielle maximale et la pression de fermeture dépendent de l’actionneur utilisé.
