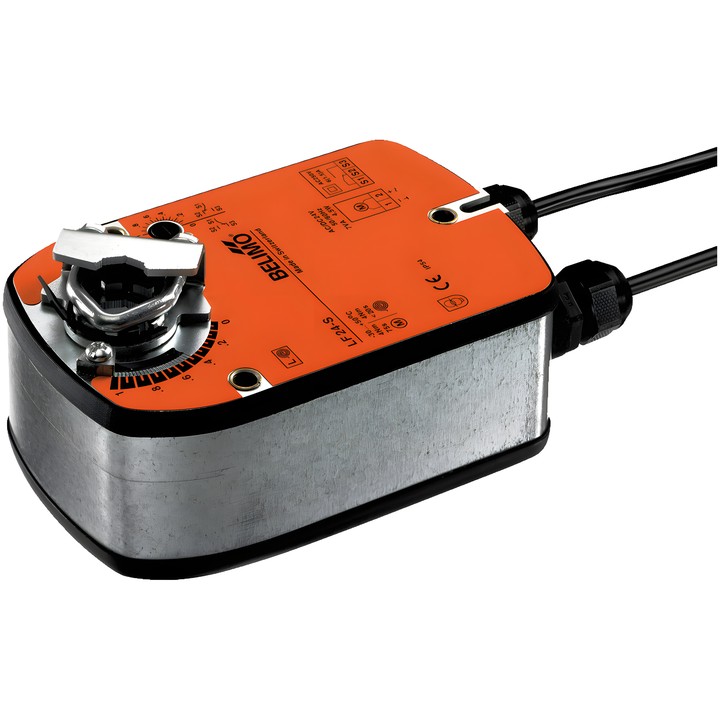

Belimo LF24-S - servomoteur rotatif de clapet avec fonction de sécurité

Belimo LF24-S – servomoteur de clapet

Le servomoteur rotatif avec fonction de sécurité est destiné au positionnement des clapets dans les installations techniques des bâtiments. En fonctionnement, il tend le ressort de rappel ; en cas de coupure de l’alimentation, l’énergie du ressort déplace le clapet en position de sécurité.

Caractéristiques et paramètres principaux

• Couple du moteur et de la fonction de sécurité : 4 Nm.
• Tension nominale : AC/DC 24 V ; commande : Ouverture/Fermeture.
• Temps de course du moteur : 75 s / 90° ; temps de course de la fonction de sécurité : <20 s à -20...50°C et <60 s à -30°C.
• Contact auxiliaire intégré : 1x SPDT, réglable sur une plage de 0...100%.
• Angle de rotation : max. 95° ; réglage par butée mécanique intégrée.
• Raccordement mécanique : pince universelle 8...16 mm ; sens de déplacement du moteur et de la fonction de sécurité sélectionné par montage G/D.
• Consommation pendant le mouvement : 5 W ; à l’arrêt : 2.5 W ; puissance de dimensionnement : 7 VA.
• Raccordement de l’alimentation et de la commande : câble 1 m, 2x 0.75 mm² ; raccordement du contact auxiliaire : câble 1 m, 3x 0.75 mm².
• Indice de protection : IP54 ; température ambiante : -30...50°C [-22...122°F].
