Belimo TF230-SR - servomoteur rotatif pour clapets avec fonction de sécurité

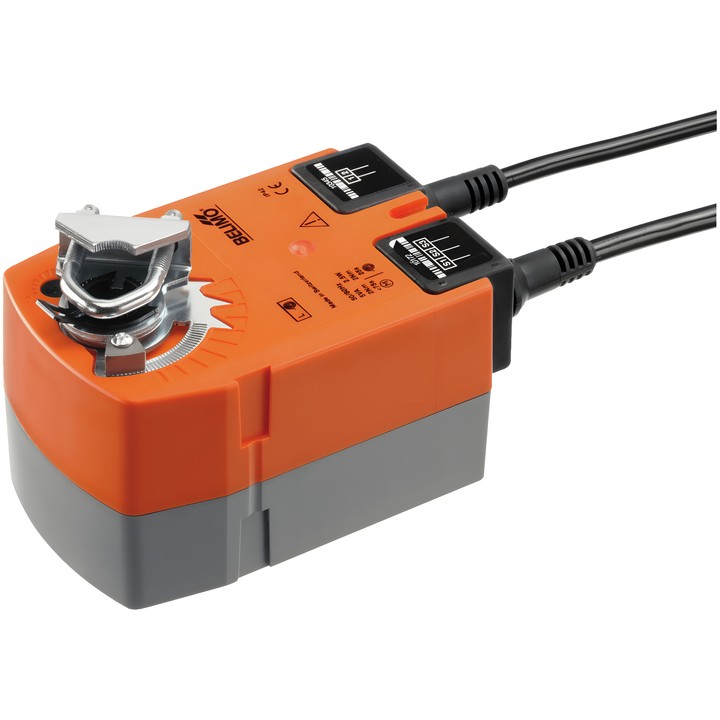

Servomoteur Belimo TF230-SR

Servomoteur rotatif modulant avec fonction de sécurité, destiné à la régulation des clapets dans les installations techniques des bâtiments. Il est conçu pour des clapets d’air d’une surface allant jusqu’à environ 0.5 m². Le signal analogique Y positionne le clapet et tend simultanément le ressort de rappel ; en cas d’interruption de l’alimentation, le ressort l’amène en position de sécurité.

Caractéristiques et paramètres principaux

• Couple moteur : 2.5 Nm ; couple de la fonction de sécurité : 2.5 Nm.
• Tension nominale : AC 100...240 V, 50/60 Hz.
• Plage de fonctionnement Y : 2...10 V ; signal de retour de position U : 2...10 V.
• Temps de course du moteur : 150 s / 90° ; temps de course de la fonction de sécurité : <25 s / 90°.
• Angle de rotation : max. 95°, réglable à l’aide de la butée mécanique.
• Collier d’arbre universel : 6...12.7 mm ; indicateur mécanique de position.
• Consommation en fonctionnement : 2.5 W ; en position de repos : 2 W ; puissance de dimensionnement pour le choix du câble : 5 VA.
• Raccordement d’alimentation : câble de 1 m, 2x 0.75 mm² ; raccordement de commande : câble de 1 m, 3x 0.75 mm².
• Indice de protection : IP42 ; température ambiante : -30...50°C [-22...122°F].
• Le sens de déplacement du moteur se modifie avec le commutateur L/R ; le sens de la fonction de sécurité est sélectionné par le montage L/R. Pas de réglage manuel.
