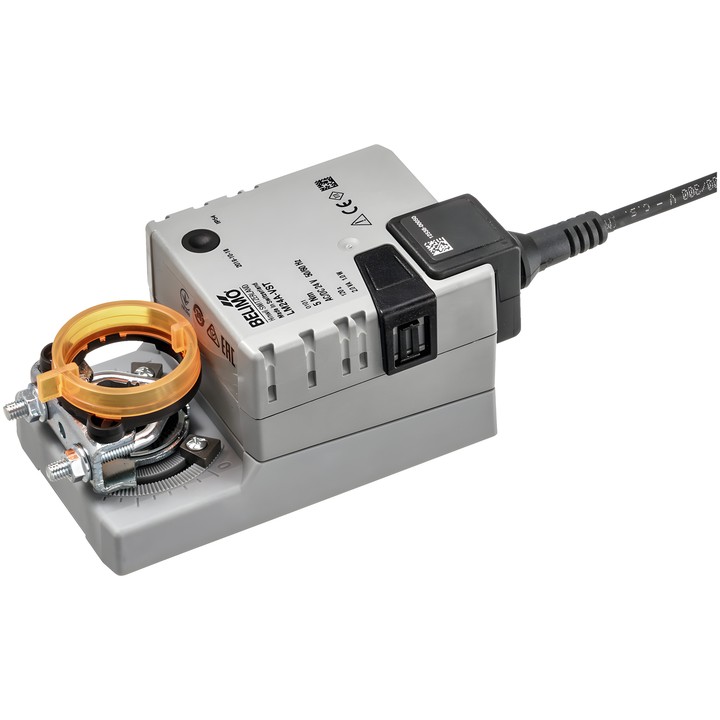

Belimo LM24A-VST - servomoteur rotatif pour registres VAV/CAV

Belimo LM24A-VST

Servomoteur rotatif VAV-Universal prêt à raccorder, destiné aux unités VAV et CAV dans les installations techniques des bâtiments. Selon la fiche technique, il est conçu pour des registres d’air d’une surface allant jusqu’à env. 1 m².

Caractéristiques et paramètres principaux

• Couple : 5 Nm ; alimentation nominale : AC/DC 24 V, 50/60 Hz.
• Commande : communication PP.
• Durée de course du moteur : 120 s / 90° ; angle de rotation : 95°.
• Puissance absorbée en fonctionnement : 1 W ; en position de repos : 0.4 W ; puissance pour le dimensionnement des câbles : 2 VA.
• Raccordement électrique : câble de 0.5 m avec connecteur VST ; raccordement mécanique : collier d’axe universel 6...20 mm.
• Réglage manuel par bouton avec possibilité de verrouillage ; butées mécaniques de l’angle de rotation et indicateur mécanique de position.
• Indice de protection IEC/EN IP54 ; classe de protection IEC/EN III, Safety Extra-Low Voltage (SELV).
• Température ambiante : -30...50°C [-22...122°F].

Après la mise en service du système et après chaque modification de l’angle de rotation, une auto-adaptation est nécessaire en appuyant une fois sur le bouton d’adaptation.
