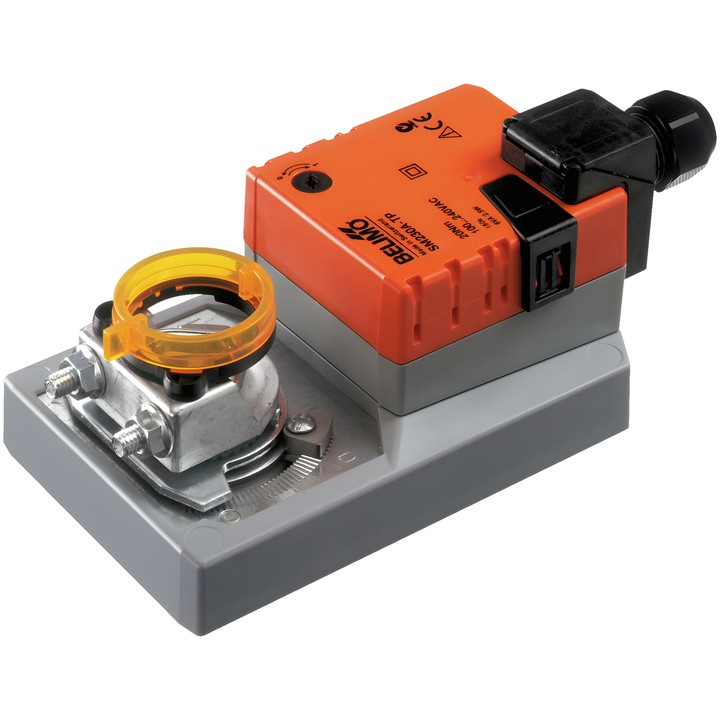

Belimo SM230A-TP - servomoteur de registre

Belimo SM230A-TP - servomoteur de registre

Belimo
666,89 zł
TTC
542,19 zł tax excluded

Servomoteur de registre Belimo SM230A-TP avec un couple de 20 Nm, alimenté en AC 100...240 V. Commande Fermé/Ouvert, 3 points ; le temps de course du moteur est de 150 s / 90°.

Équipé de bornes de raccordement, d’un étrier de montage universel réversible 10...20 mm et d’un bouton-poussoir de réglage manuel avec possibilité de verrouillage.

Livraison sous environ 14 jours
Partager

Servomoteur de registre Belimo SM230A-TP

Servomoteur rotatif destiné au réglage des registres dans les installations techniques des bâtiments. Selon la fiche technique, il est prévu pour des registres d’air d’une surface allant jusqu’à environ 4 m².

Caractéristiques et paramètres principaux

  • Couple du moteur : 20 Nm.
  • Tension nominale : AC 100...240 V ; fréquence : 50/60 Hz.
  • Commande : Fermé/Ouvert, 3 points.
  • Temps de course du moteur : 150 s / 90° ; angle de rotation : max. 95°.
  • Sens de déplacement sélectionnable par commutateur : 0 (rotation vers la gauche) / 1 (rotation vers la droite).
  • Réglage manuel par bouton-poussoir avec possibilité de verrouillage.
  • Étrier de montage universel réversible 10...20 mm ; butées mécaniques de l’angle de rotation réglables des deux côtés.
  • Raccordement de l’alimentation et de la commande : bornes 4 mm² (câble ø4...10 mm, 3 conducteurs).
  • Consommation électrique : 2.5 W en fonctionnement et 0.6 W au repos ; puissance de dimensionnement pour le choix des câbles : 6 VA.
  • Indice de protection IEC/EN : IP54 ; classe de protection IEC/EN : II, isolation renforcée.
  • Température ambiante : -30...50°C [-22...122°F].

  • Marque
    Belimo
  • Référence
    SM230A-TP
  • EAN13
    7630498114373

  • Tension AC/DC
    AC 100...240 V
  • Puissance absorbée (en mouvement)
    2.5 W
  • Consommation électrique (maintien)
    0.6 W
  • Puissance nominale
    6 VA
  • Raccordement de la commande d’alimentation
    Bornes 4 mm² (câble ø4...10 mm, 3 conducteurs)
  • Type de commande
    Ouverture/fermeture, 3 points
  • Indice de protection
    IP54
  • Indice de protection NEMA
    NEMA 2
  • Type de boîtier
    UL Enclosure Type 2
  • Commande manuelle
    Par bouton, avec possibilité de verrouillage
  • Temps de course (moteur)
    150 s / 90°
  • Température ambiante
    -30...50°C [-22...122°F]
  • Couple
    20 Nm
  • Sens de déplacement – moteur
    Sélectionnable par commutateur : 0 (rotation vers la gauche) / 1 (rotation vers la droite)
  • Angle de rotation
    95°
  • Raccordement mécanique
    Bride de montage universelle réversible 10...20 mm

Techniczna karta katalogowa

Téléchargement (1.84MB)

Instrukcja montażu

Téléchargement (203.35KB)

EU Declaration of Conformity – SM230A-TP

Téléchargement (32.77KB)

Environmental Declaration – SM..

Téléchargement (72.47KB)
